将区间映射到性指定的区范围内，这里的指定范围是Construct Domain的电池左端的两个接口。中间插入一个Graph Mapper函数电池来控制后期整个形态的造型变化。

重建向量，然后用Line SDL成线。

接下来我们要进行形体框架的构建，点线面的思维模式。首先我们需要提取线段的首尾点，然后将其投影到地面上。因为这些点最终会形成形态的首尾线，所以我们将其接入到Merge电池的开始和末尾。End Point电池的Start和End是形态的中间结构点，我们将其接入到Merge电池的中间部分（顺序是不能错滴）。

接下来我们继续做最高的那根结构线，这跟结构线我们需要有些变化。首先我们通过Graph Mapper函数来控制其平面的曲线点变化，然后通过Graph Mapper函数以及区间映射来控制其Z轴方向上的空间点变化。

将所有结构线连接进Merge电池，然后通过Polyline电池成线。

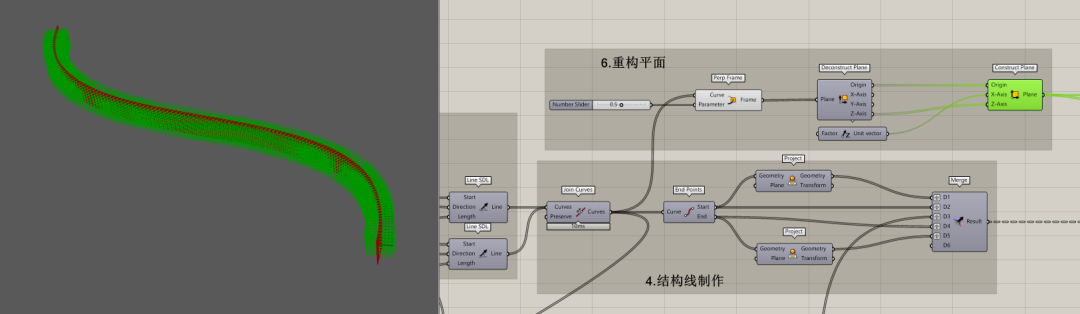

因为线需要进行偏移，在偏移之前我们要对平面进行重构。通过Deconstruct Plane对原本的平面进行拆解，然后通过Construct Plane改变原来平面的X轴向。

对线进行偏移，偏移后通过Flip Curve电池将线的顺序反转一下，然后通过Merge电池将偏移前后的线进行合并。

通过Connet Curves电池将线进行闭合，然后用Boundary Surfaces将闭合的线成面。

通过Amplitude电池，给重建后的平面向量一定的长度，然后将Boundary Surfaces通过Extrude推拉出厚度。

 高清电池图纸请下载后查看
