教程开始

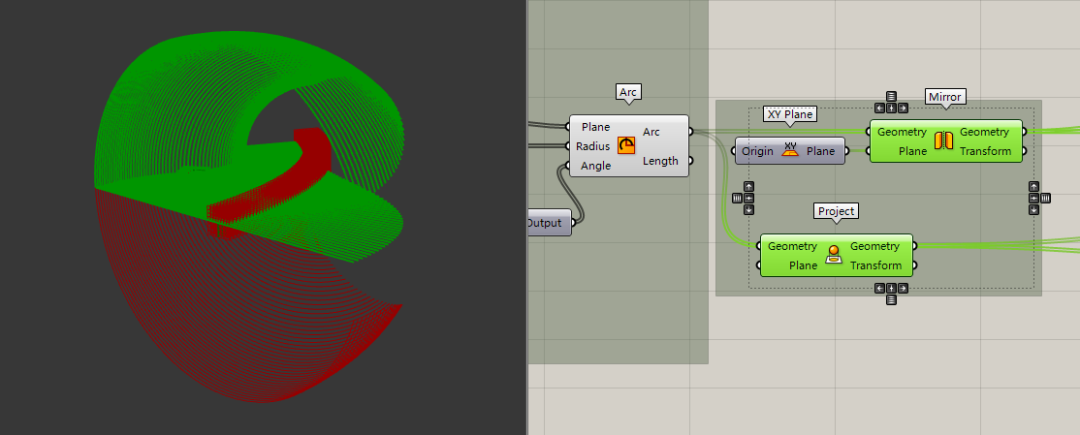

创建两个区间，一个是半径的区间，一个是角度的区间，然后将区间用函数曲线进行影响，最后将得到的区间分别赋予给Arc电池的半径和角度接口，得到下图中变化的弧线。

把刚刚得到的弧线，在XZ方向镜像一下，然后投影到XY平面上。

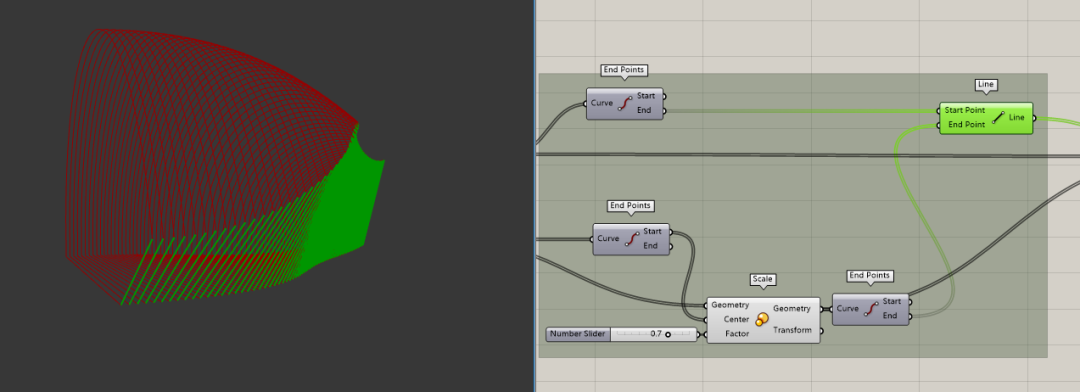

用End Point提取两组线的端点，然后对下面的直线缩小，并提取缩小后直线的端点，最后将弧线的端点与缩小后的直线的端点连接成线。

用Join Curves把所有的结构线合并，然后通过Fillet对线的拐角处进行圆角。

把线成面，其中Amplitude控制矢量的强度，然后用Offset Surface偏移一个厚度成体。Offset Surface电池来源于插件Pufferfish插件，本次案例资料已包含此插件。

 完整电池图纸
