△轻钢龙骨吊顶平面图

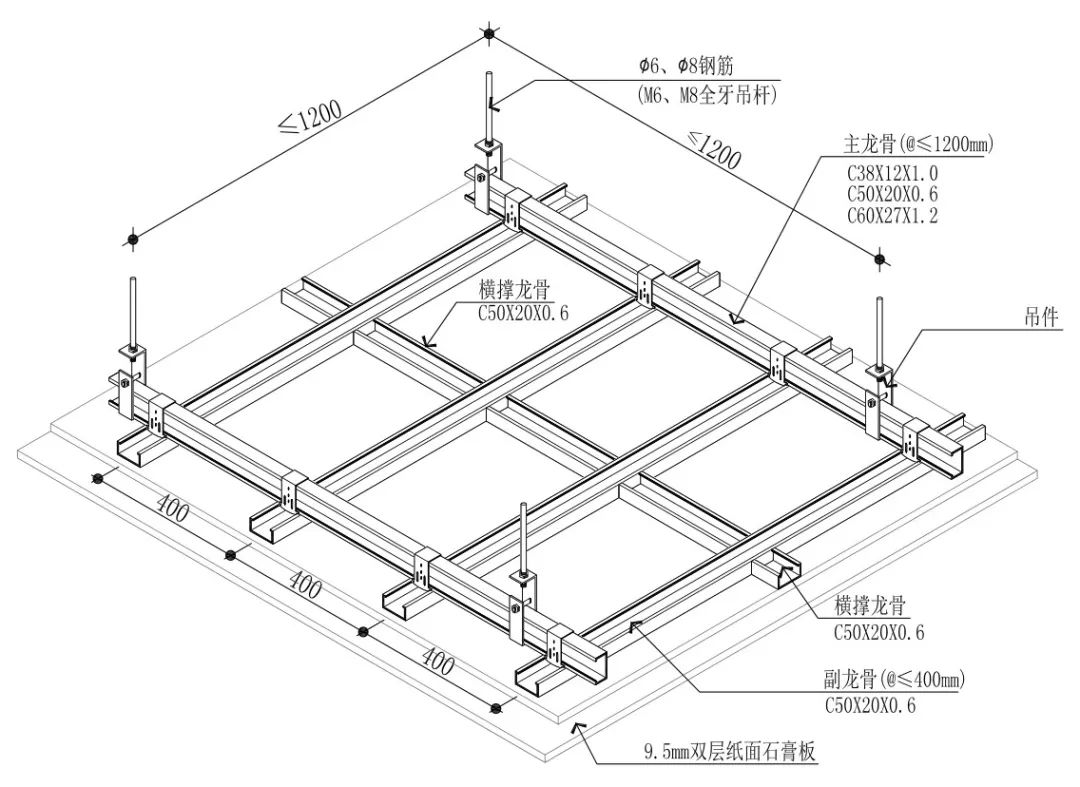

△轻钢龙骨吊顶示意图

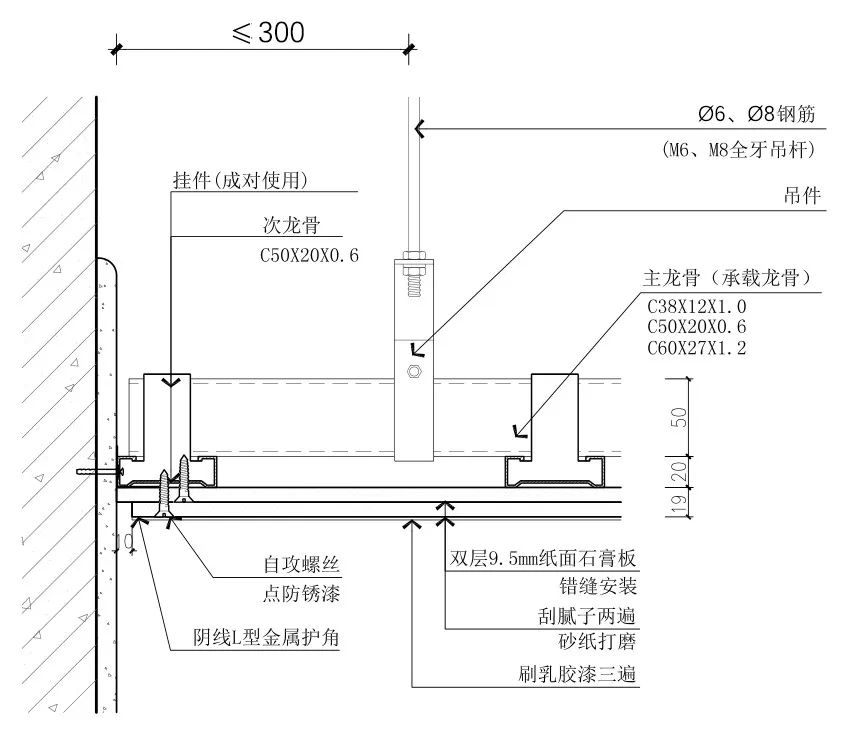

△轻钢龙骨吊顶剖面图

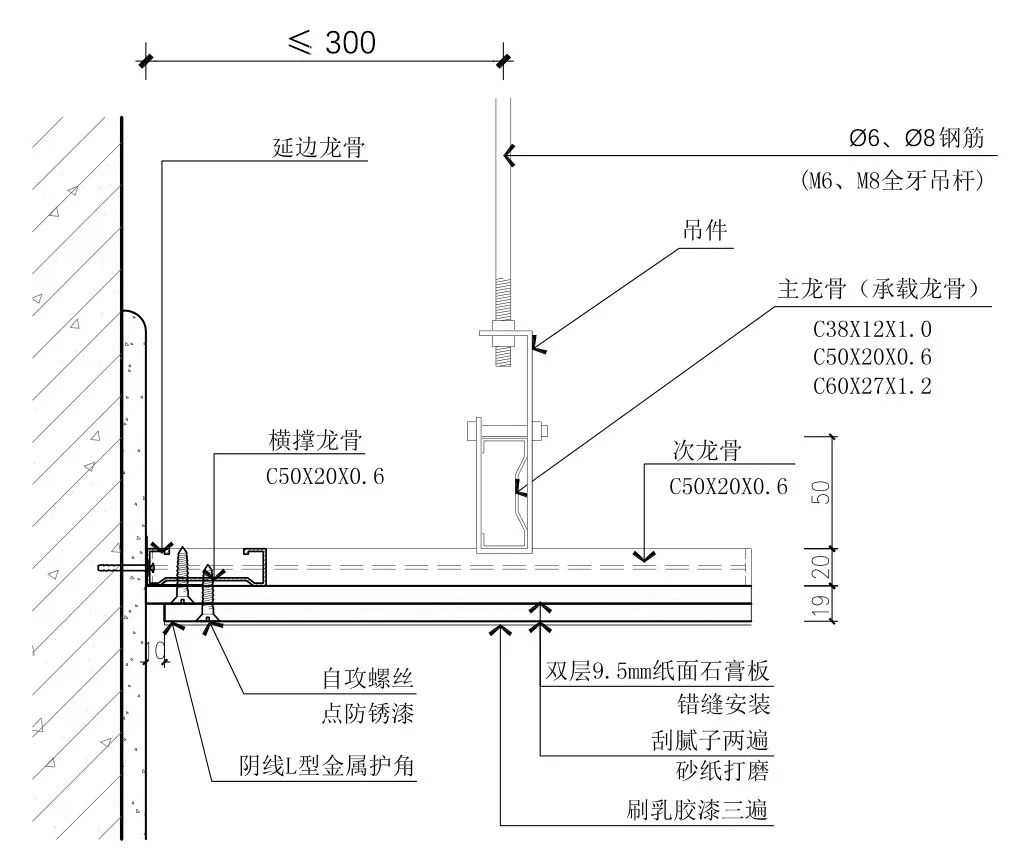

△轻钢龙骨吊顶剖面

3、吊顶反支撑设置

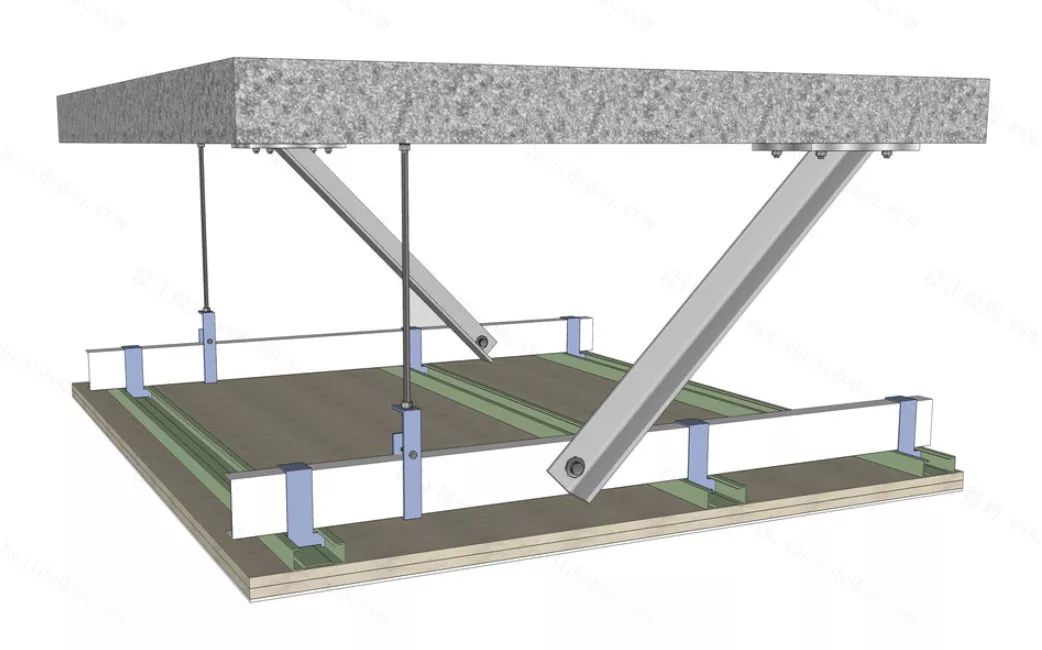

△反支撑示意图

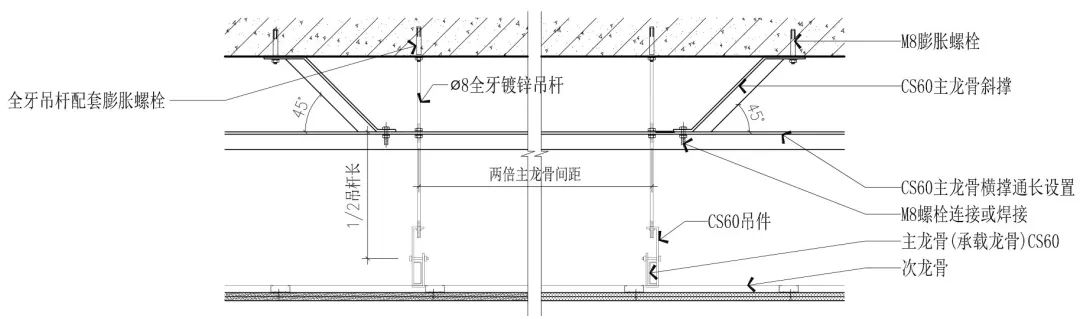

△吊顶反支撑节点详图

2）当吊顶内部空间大于3m时，则需要设置型钢结构转换层来进行吊顶的反支撑。

△吊顶反支撑节点详图

△石膏板吊顶节点图

△防锈处理、贴防裂带

5、乳胶漆工程

饰面层乳胶漆需要进行涂刷两遍腻子，每层腻子都需要进行打磨光滑，之后刷底漆和面漆建议一遍底漆两遍面漆。

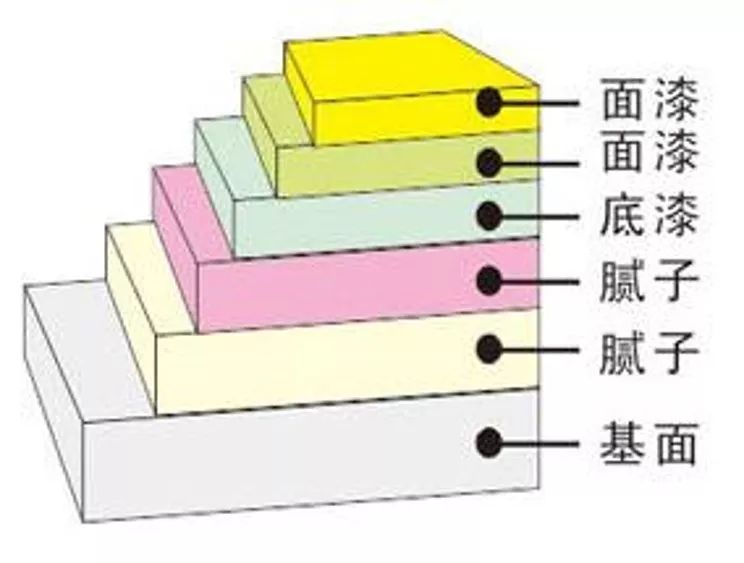

△刷乳胶漆示意图

02.吊顶细部工程

1、吊顶检修口

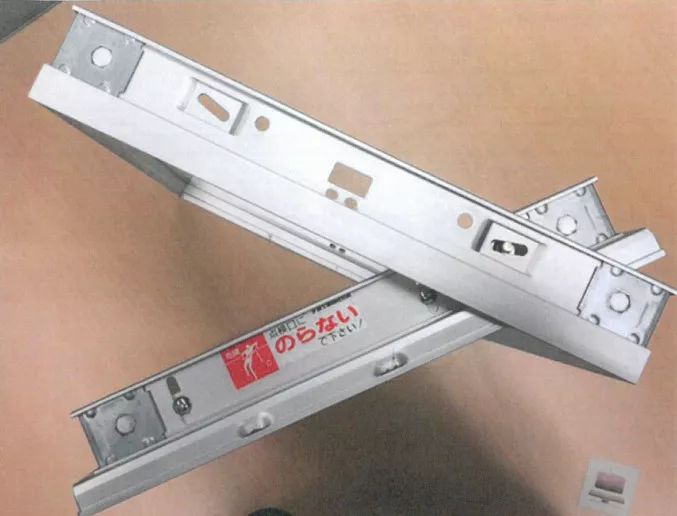

△成品检修口

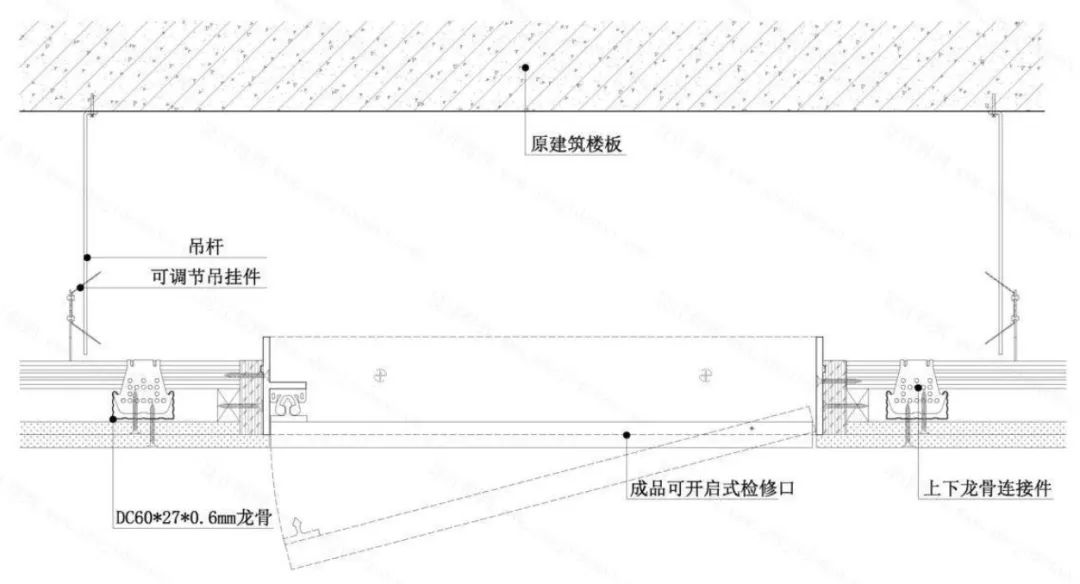

△天花检修口节点图（上开）

△下开成品检修口

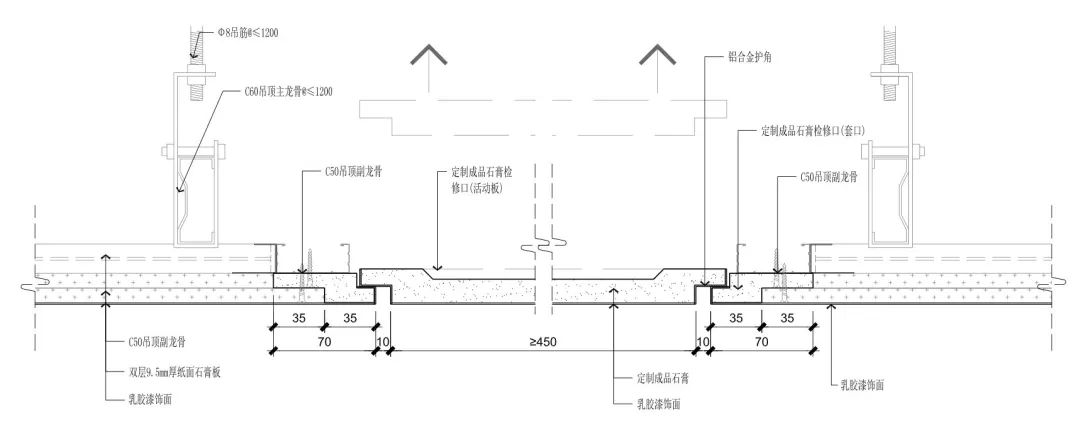

△成品检修口天花节点图（下开）

2、空调风口

空调回风口、出风口、换气扇等处要求设置木边框，以便于风口及设施安装。出、回风百页的尺寸须根据机电安装单位风量计算，间距要符合空调性能要求。

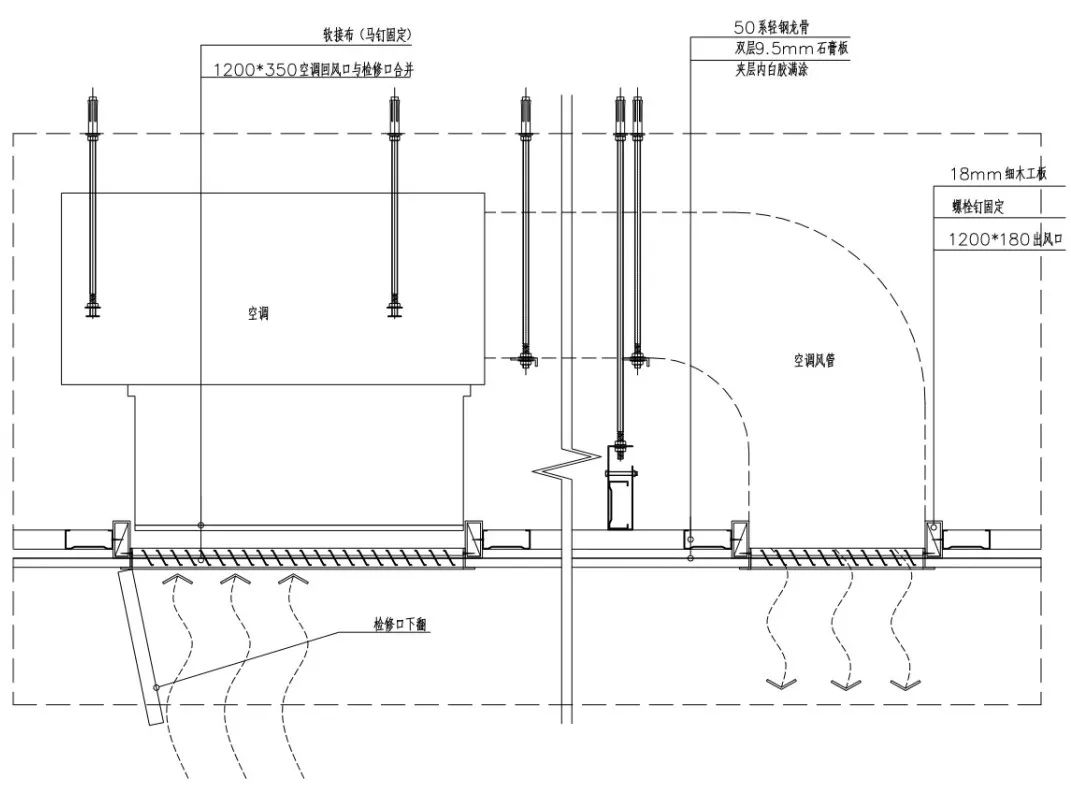

△空调风口安装示意图（侧出底回）

△空调风口安装示意图（底出底回）

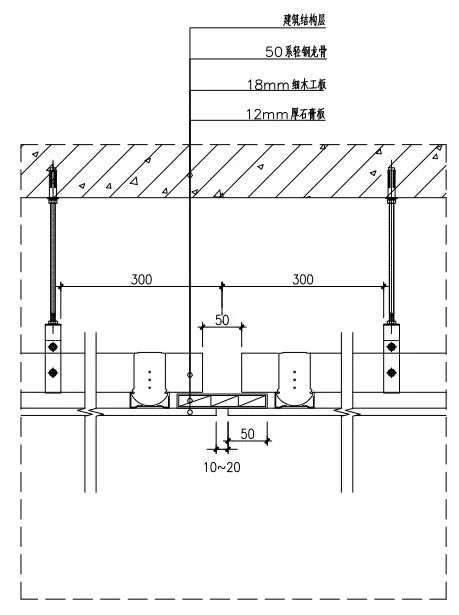

△吊顶伸缩缝施工节点

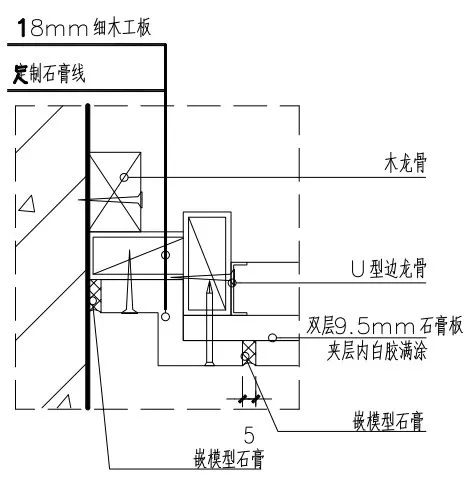

天花四周设计为凹槽（阴角槽），石膏板与墙面连接处定制石膏线安装收口，需要设置5mm 缝内嵌模型石膏。

△吊顶阴角槽施工示意图
