教程开始

在GH中绘制一个网格，一会我们要获取刚刚绘制的单元的中心点，以及每个方格的中心点，有了点之后我们就可以进行点与点之间的位置置换了。

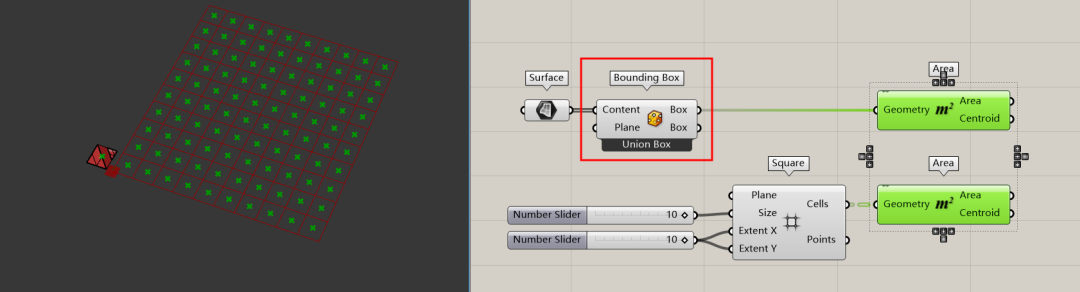

将Surface外套一个Bounding Box，右击Bounding Box电池，将模式改为Union Box，我们就可以获取囊括两个面的盒体了。然后通过Area电池获取它们的中心点！

将Surface成组，然后用Orient电池进行单元置换。其中Geometry是置换的单元，Source是置换单元的基准点，Targe是目标置换的每个网格的中心点。

创建一个Panel，输入0，90，180，270，并将模式改为Multiline Data数据模式，使其产生序号，作为后面旋转的角度。

构建一个0-3区间内的随机数字。Random电池的Range端口中输入区间范围，将Square的Cells端口拍平并通过List length计算点的总个数，输入给Range的Number端口就可以得到0-3区间的随机数字，但是我们要右击Random电池，将数字模式改为Inter Numbers，这样才会得到整数。

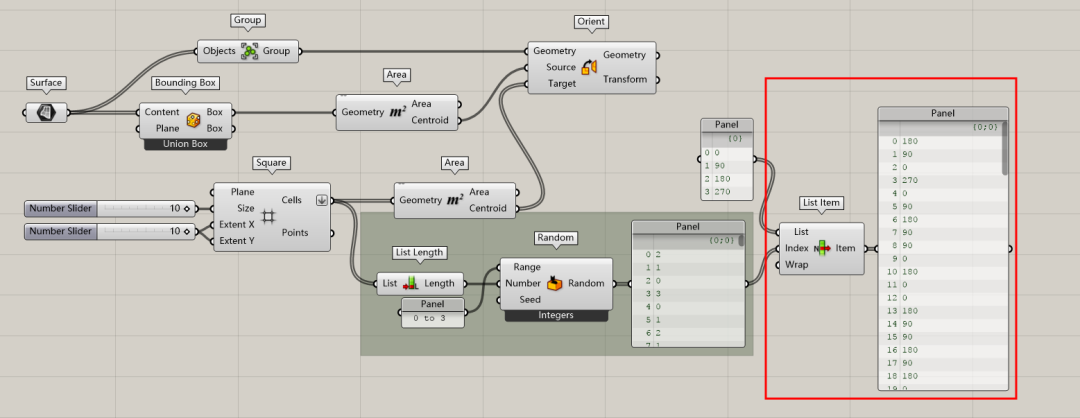

用List item对数据进行提取，List端口输入角度，Index端口输入随机数字，得到随机角度。

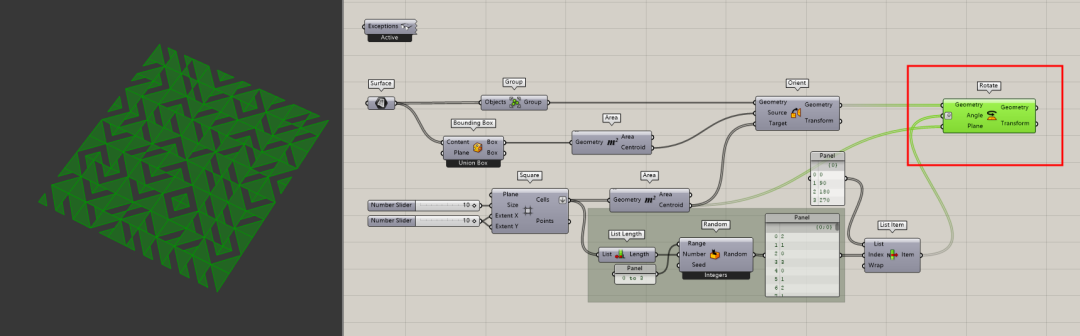

把对应的数据输入给Rotate电池，这里Angle端口记得要改成Degrees，咱们的 Truchet Pattern 特鲁谢砖纹就搞定啦。

 完整电池图纸
