码头爱心
这是一个献给平凡之爱的礼物。
在这个特定的日子，
愿每个心中有爱的人，
都能走进一颗写有你名字的心。
△ “码头爱心”远景鸟瞰
主创设计师 徐航、吕天琦
项目地址 老码头
项目面积 28平方米
建成时间 2017年
大时代，小爱情 ▿
还记得不久前，出现在愚园路一栋不起眼的老房子里的彩虹吗？运用相同的材料，赋予不同的感受，设计师张海翱在外滩老码头做了另一个彩虹爱心装置，兼有恋爱中交流与焦灼的隐喻。
△ 大上海中的小爱情
装置位于上海外滩老码头，场地是旧时的“十六铺”。每日，屋顶的欧式露台静看黄浦江水滔滔奔涌，细听楼下那曾属于黄金荣、杜月笙的仓库，述说上海滩的嬉笑怒骂。
极目远眺，高耸入云的陆家嘴、上海中心、环球金融中心和金茂大厦昂首宣示着资本的力量。现实对比而出的魔幻主义叙事，恰似上海在时代巨变下经历的变迁。
△ 装置区位图
如今，昔日老码头已被打造为文艺的海派创意园。而在历史老建筑的环抱中，业主希望加入一个具有年轻元素的互动装置。于是，设计综合考量场地巨大的时间尺度和空间尺度，最终找到了那个始终能够走进人心的切入点：爱情。
△ 老建筑环抱下的互动装置
诱惑VS真诚 ▿
作为老牌一线城市，上海拥有极高的居住密度、高耸的楼宇大厦和寸土寸金的地价。但在最看重金钱与效率的都会背景下，设计试图使人们相信，再拥挤的都市，都容得下平凡而真挚的爱情，而那支撑人海中微不足道的个体走过人生迷宫，找到终极答案的，也可以是爱情。
△ “码头爱心”近景鸟瞰
但世界上最远的距离，时常存在于人心之间。
超级尺度下的都市居民每天都保持着恰到好处的疏离。偶尔，卸下的心防会让爱情的幼芽从缝隙里长出，但它们紧接着就得承受来自金钱、家庭、未来、现实等的诱惑与打击。
△ “码头爱心”之一则漫画
两颗心从吸引到疏远，兜兜转转又合二为一，甚至引发新生命的诞生。在魔都的宏大叙事背景下，每段关于爱情的经历都不逊色于一部史诗，写满人情味的挫折。
平凡人的小爱情在大时代下看似微不足道，却是今天钢筋水泥中所剩不多的热源之一。

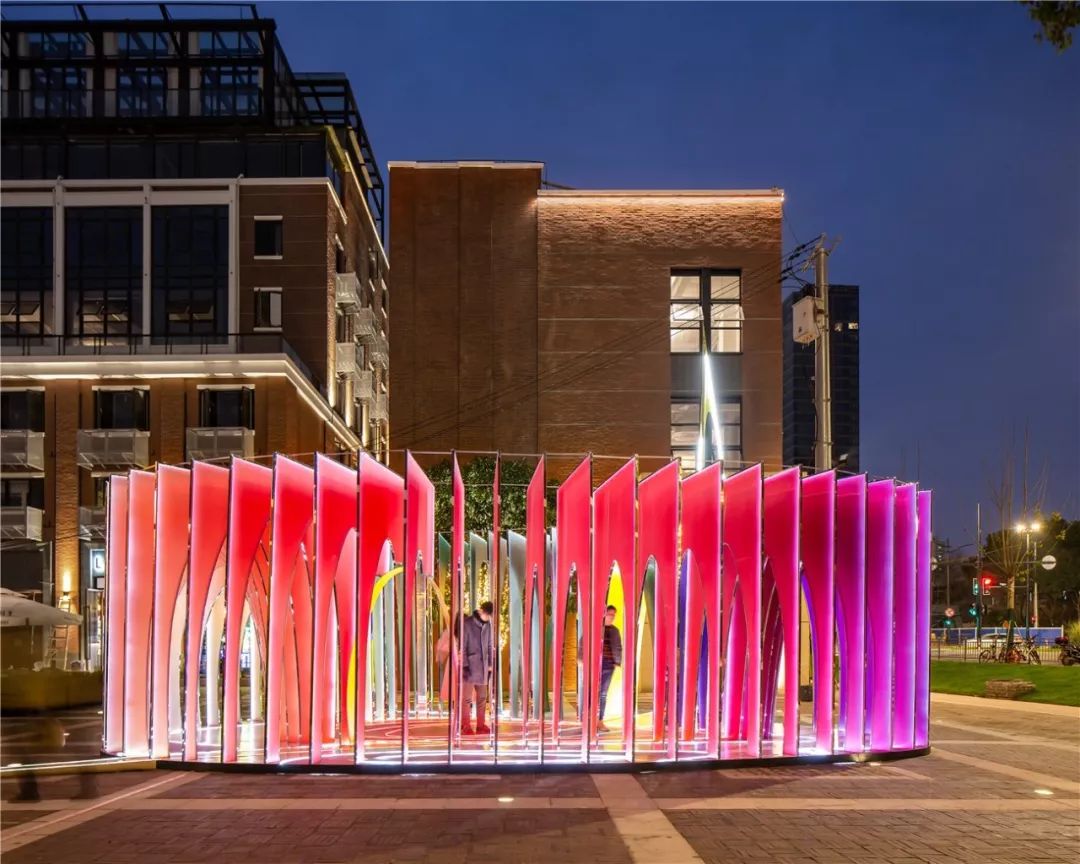

△ “码头爱心”外景
压力传感，“一箭穿心” ▿
整个装置由彩色阳光板形成爱心造型，并通过一支高耸的箭头促成“一箭穿心”。情侣两人分别进入的通道，代表爱情必经的心路历程。其中，红色通道代表诱惑，绿色通道代表挫折，而最终，独自行走与拱顶下的两人会相遇于装置中间的出口。
在装置正中的红心上，共同站定的情侣将触发压力传感器，点亮红心，并触发箭头上的灯光点亮，形成“一箭穿心”的效果。这时，设置在“箭头”顶部的摄像机也会同步拍下属于二人的美好瞬间。
△ 互动装置玩法
△ 两人合力点亮中间的爱心
△ 相机记录下美好一刻
约翰·李的爱情彩虹 ▿
材料上，装置由颜色连续变化的彩色阳光板组成。内部高度、宽度不断变化的拱顶绵延向前，连续成环，使富有韵律的阳光板如同潮水，向后一扇扇退去。步入其中的情侣就像行走在爱情的序曲中，因高低不一的空间变化，形成不同的体验。
廉价且加工方便的阳光板对于预算有限且紧张的工期来说最合适不过。上色时，数码打印技术不仅用时较短，还能保证板材上的颜色不易被刮花，即便经历风吹日晒也不会氧化变色，“保质期”长达十年。

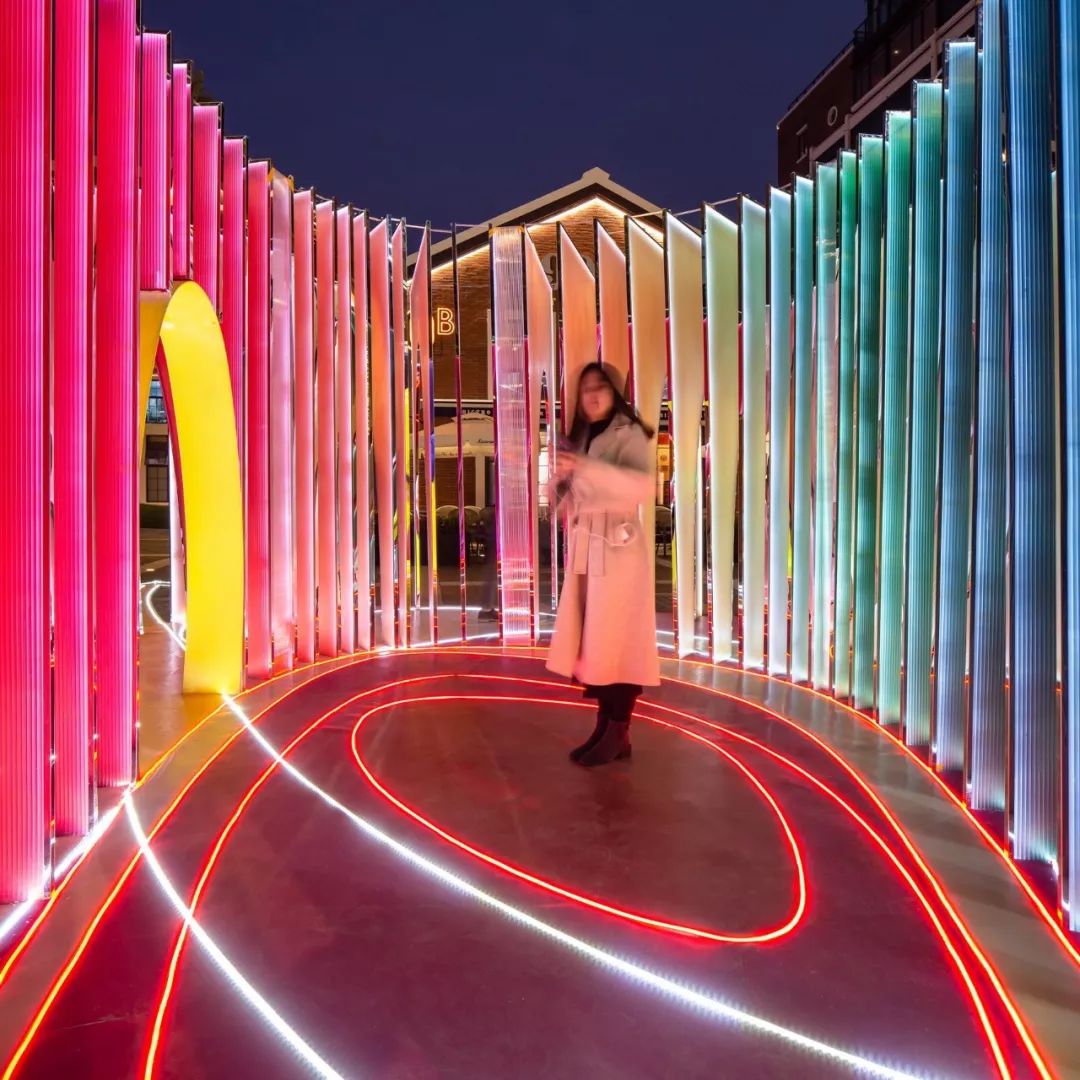

△ 步入红色拱顶
△ 装置内的细部节点
△ 内部拱券的生成示意图
阳光板的颜色则取自加拿大社会学家约翰·李（John Alan Lee）为爱情划分的六种形态︰情欲之爱（eros）、游戏之爱（ludus）、友谊之爱（storge）、依附之爱（mania）、现实之爱（pragama）及利他之爱（agape）。据此，他进一步提出了著名的爱情彩虹图。
装置中，不同的爱情阶段如约翰·李的爱情彩虹所示，对应着不同的颜色——红色，即情欲之爱、游戏之爱、现实之爱；绿色，即友谊之爱、依附之爱、利他之爱。
△ 爱情彩虹
△ 2种颜色的通道
再看地面，不输阳光板的颜色划分协助形成了层层退进的爱心效果。设计在不同色之间以LED光带区分，形成了夜间的醒目视效。
当情侣抵达红色爱心中间，通过脚底的压力板点亮爱心，镜面的不锈钢将以红光反射出人的倒影，结合斑驳的光影，形成魔幻的效果。

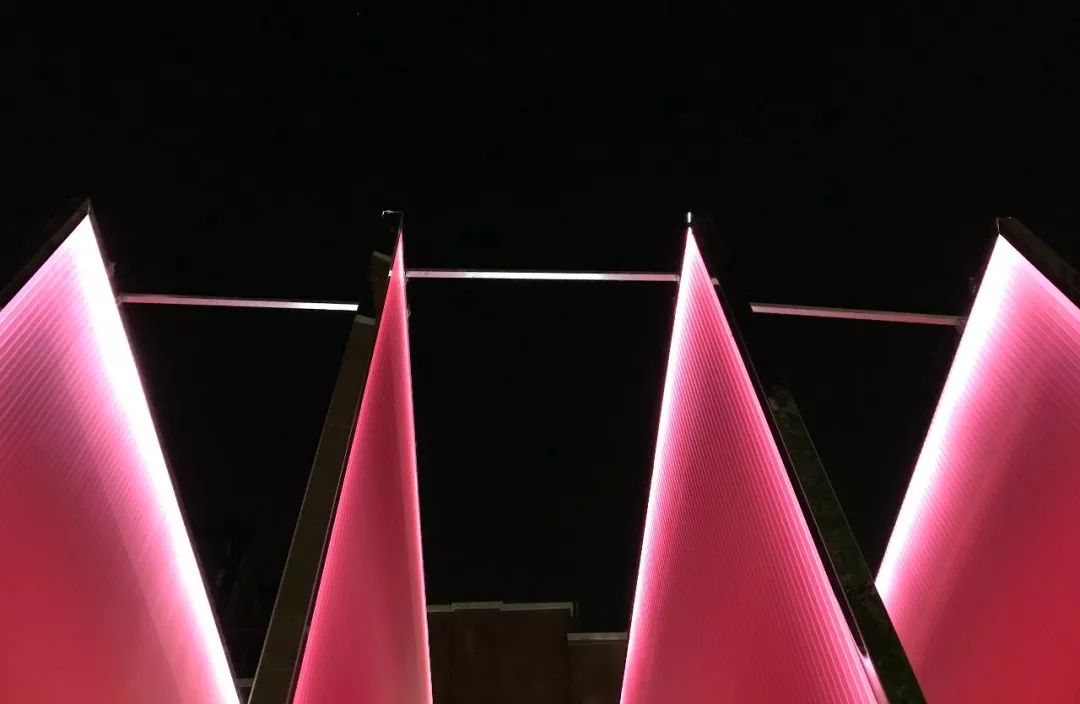

△ 拱顶结合地面的光效
△ 红心中央的光影
工艺决定“爱”的效果 ▿
最后，在建造技术方面，我们首先通过电脑计算出60块板的不同造型，再赋予其对应编号的CMYK值。数码UV打印机可操作的最大尺寸为3000×3000毫米，而阳光板的成片尺寸为3000×6000毫米，因此，我们还需要将成品阳光板切割为3000×3000的两块，待机器上色后再依据计算的弧度一一切割，最后运至现场搭接。
△ 阳光板制作过程
△ 设计选取的色卡
△ 60块阳光板模块
在工厂打印阳光板的同时，现场工人已开始施工准备。由于现状场地不可被破坏，工人需要搭建一个弧形的地台作为整体装置的基础。
而在地台的施工完成后，工厂加工好的阳光板模块也刚好送到了现场。通过不锈钢管框架连接预埋在地台中的角钢，所有阳光板被串联为一个整体，确保了结构稳定。
△ 施工现场照片
△ 施工全过程
相邻阳光板的顶部通过10毫米不锈钢角钢与不锈钢边槽固定。这个小构件即能确保每跨之间的距离符合设计要求，又能保证顶部与底部可以搭接为一个整体化的圆形结构体，起到良好的抗风效果。红心中央的压力传感器则暗藏在地胶下，通过上层铺设的透明亚克力板受力。
△ 装置节点
△ 构造与连接

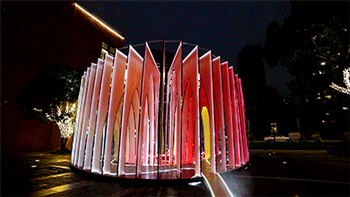

△ 夜景效果
设计图纸 ▿
△ 平面图
△ 剖面图
△ 轴测图
△ 爱心压力板传感器构造图
项目名称：码头爱心
项目地址：老码头
业主：CREATER创邑
设计单位：HDD国际所团队
主创设计师：徐航，吕天琦
结构设计：汪国勋（华都设计HDD结构所所长）
施工团队：杨春华，阮鹤敬、缪成李（上海齐涵装饰设计工程有限公司）
特别感谢：方文，许引兰，陈方珺
建筑摄影：章勇（章鱼见筑）
设计单位：HDD上海华都建筑规划设计有限公司
结缘堂
项目视频
Wutopia Lab 在浙江桐庐青龙坞委托大界机器人完成了为上海风语筑展示股份有限公司设计的中国第一栋全碳纤维结构建筑—结缘堂（Whatslove）。
项目外观
自己定主题
我一直希望建筑能够作为工具来激发我们对现实生活中一些困境的思考。我打算用结缘堂来讨论一下爱情和婚姻，这个几千年来这一直困惑我们的主题。这次是现有建筑后有选址。风语筑董事长李晖同意把结缘堂作为一个建筑放在他的第一个乡宿文创综合体项目中。
鸟瞰图，项目位于乡村广阔的自然中
摒弃物质性
爱情本应该是一件多么美丽纯粹的事，可惜在现实中总被物质所层层包裹。我决定摒弃物质性。
我先用纯粹的三角形直接形成建筑。三角形作为母题也代表了最初的建筑原型，即先民在露天搭建的草棚子的形象。然后放弃混凝土，钢，玻璃或者木材来建造结缘堂。
我受传统文化中“朱丝萦社”的启发，用红色的线来缠绕出整个结缘堂。结缘堂是一个红线缠绕的视觉形象，而不是一个实体的物理空间，它不需要遮风避雨。
红线缠绕成的三角形建筑
项目没有实体的物理空间
项目细部
一根7200米长的红线
我的设计是通过一根连绵不断的红线来编织出结缘堂的整个空间结构。我们决定用碳纤维来做这条红线。
大界运用数字化技术和机器人控制算法，完成了4米高3.8米宽的大型建筑构件的一次性成型，并通过有效的几何优化算法分配材料的密度，最大化提升建筑结构的性能效率。用独创的多层复合空间结构编织技术将建筑的密度控制在每立方18KG，并实现了400KG的承载力。
是的，结缘堂和以往你看的碳纤维亭子不一样的地方是，它有楼板，要求可以承载起码4个人，而且要悬挑，这样结缘堂就可以飘浮在空中了。
分解轴测图
大界经过一个月的测试，最后耗费90小时以7200米连绵不断的碳纤维束编织成了这个红色的结缘堂。

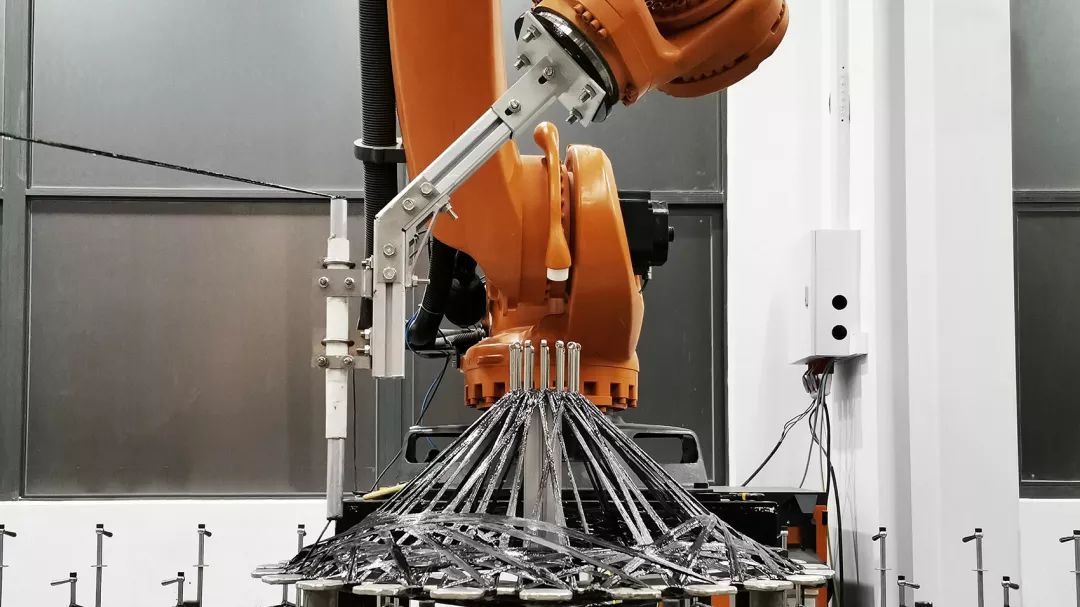

机器人编织过程
可以进入的火焰
结缘堂就像一个可以进入的，但充满隐喻的火焰，比如月老的红线。我不要一个坚固的建筑来证明所谓的爱情和婚姻。你们站在里面有些摇晃，你们不确定这是个牢笼还是堡垒，脆弱还是坚固。你们好奇，也许有些恐慌。但却是美丽的，不可拒绝的。

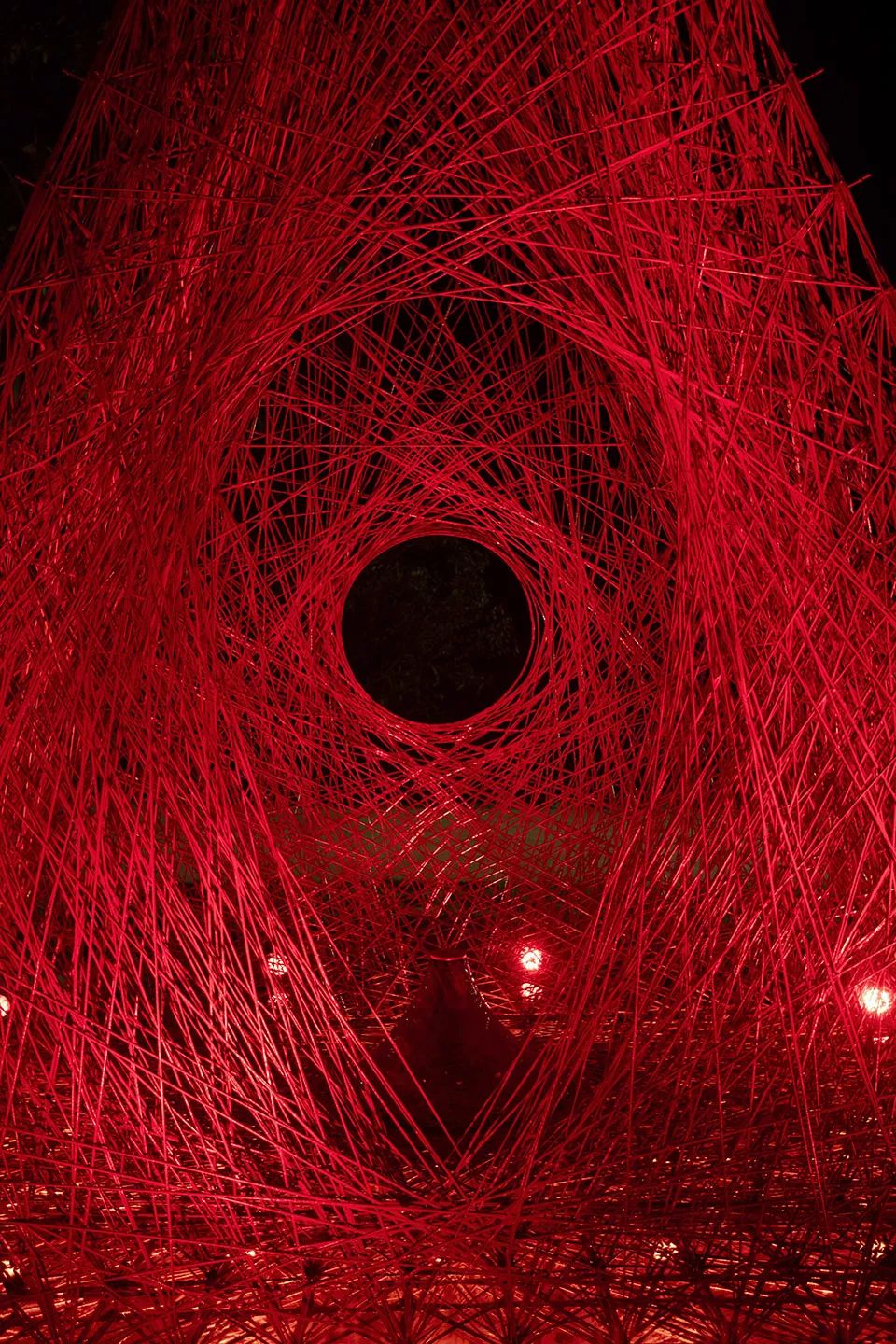

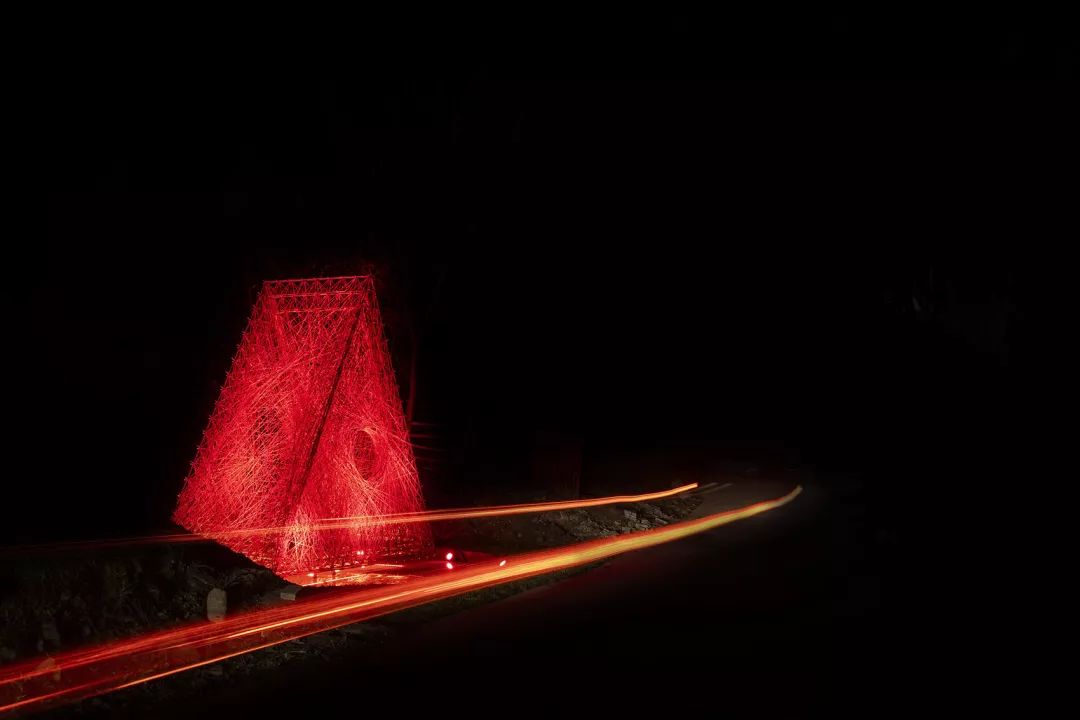

项目夜景，如一团红色的火焰

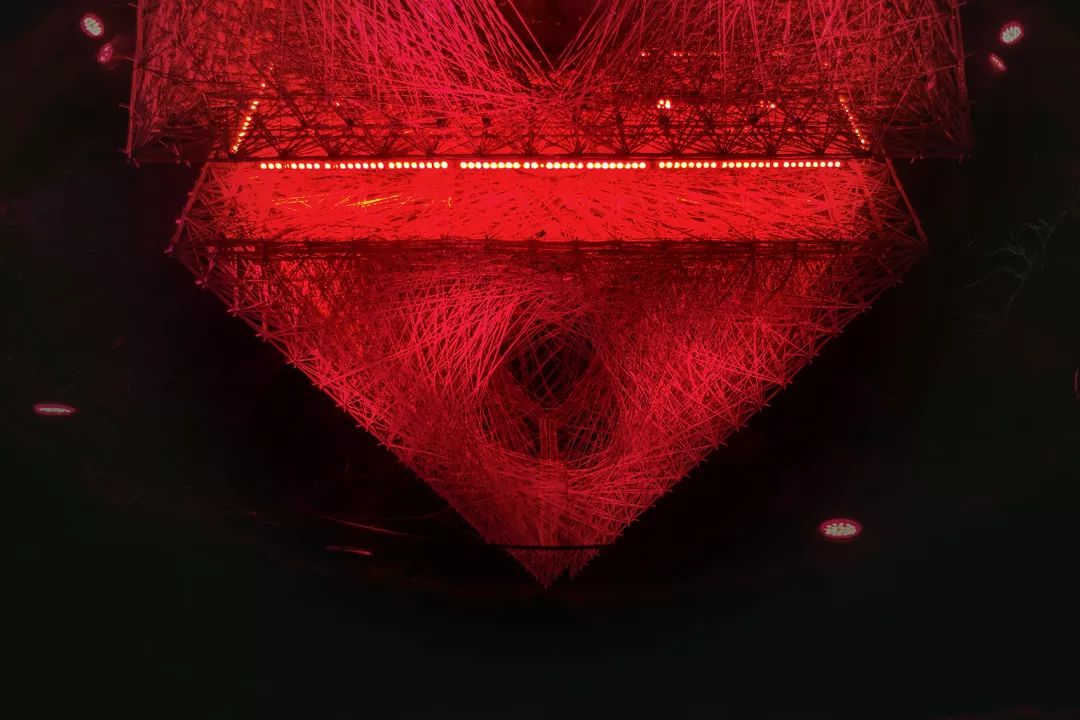

镜面底座反射建筑，形成缥缈之感
执行团队用一天半时间把这140公斤的火焰安装在青龙坞的路边山坳里了。结缘堂就是一个乡野之中的神圣空间，一个不需要考虑地位，财富，年龄，性别的神圣空间。
任何人，你们，偶发性地在这个狭窄的神圣空间里，思考一下什么是爱情和婚姻，决定有无勇气做一个不需要别人评价的承诺。
带有神圣感的空间
测验一下自己的生活吧
你们会适应这红线编织的建筑，周围是可以触碰的风景，一切都很安静。在这幻觉幻想出来的幻觉中，你们可以用手机扫一下火焰心上的二维码，摇个签来测验一下自己的生活，无论好坏，生命皆圣洁，活着即喜悦。
给人以独特体验的空间
题外话
我总觉得乡村有了超越城市的文化架构，才能真正复兴。这个结缘堂，我把它看成复兴的火种。

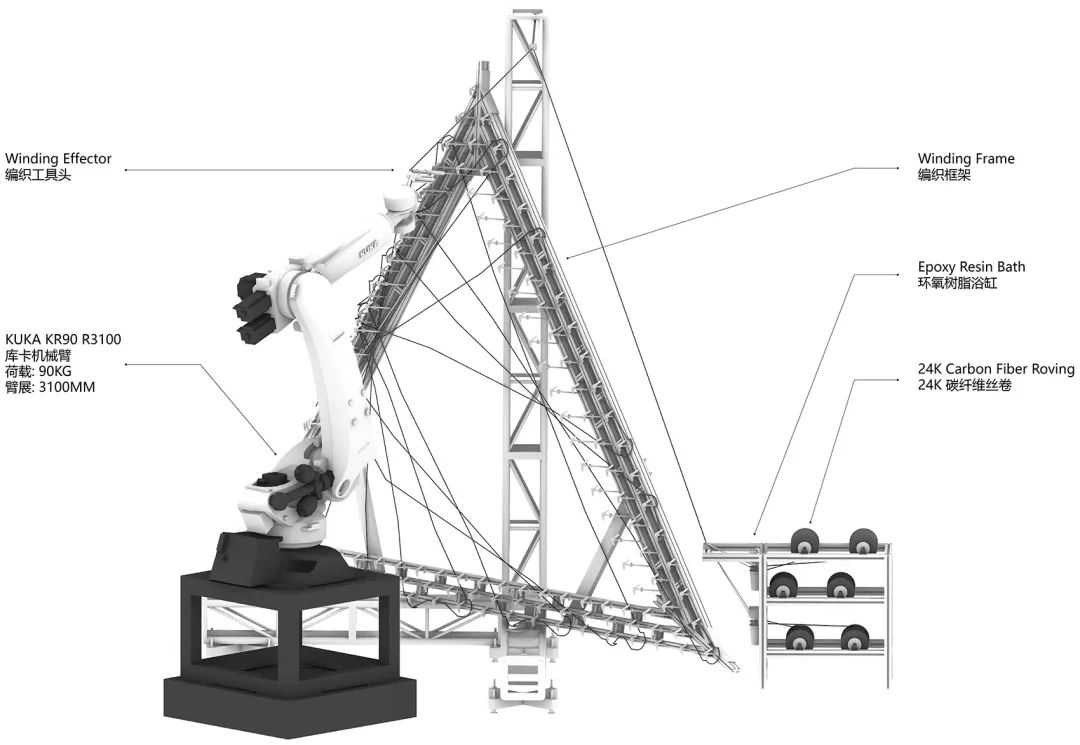

机器编织图解
设计公司：Wutopia Lab
主持建筑师： 俞挺
项目建筑师： 孙丽然
业主： 上海风语筑展示股份有限公司(股票代码:603466)
项目： 放语空乡宿文创综合体/流云项目
数字化建造： 大界机器人（赖冠廷，梁喆，黄培宜，黄梓洵，哈玉宏）
结构顾问： 和作结构建筑研究所（张准）
照明设计： 张晨露
位置： 青龙坞，桐庐，中国
面积：6.8平方米
材料： 碳纤维
建成时间：2019年3月14日
摄影： 风语筑，CreatAR Images
视频： 风语筑
最后祝大家，
情人节幸福快乐！
