2-东侧鸟瞰-张广源
“第三空间”位于唐山繁荣的建设北路,东侧紧邻南北向平行建设的工人住宅。塔楼和裙房的朝向、布局、体量和形状几乎都是由日照计算得出的,以满足严格的日照法规要求。两栋平行的100米高的板状建筑沿着西南阳光的入射方向旋转一个角度,然后面向东南,裙房的屋顶被切割成锯齿形状,在东侧留出了一个带状花园。

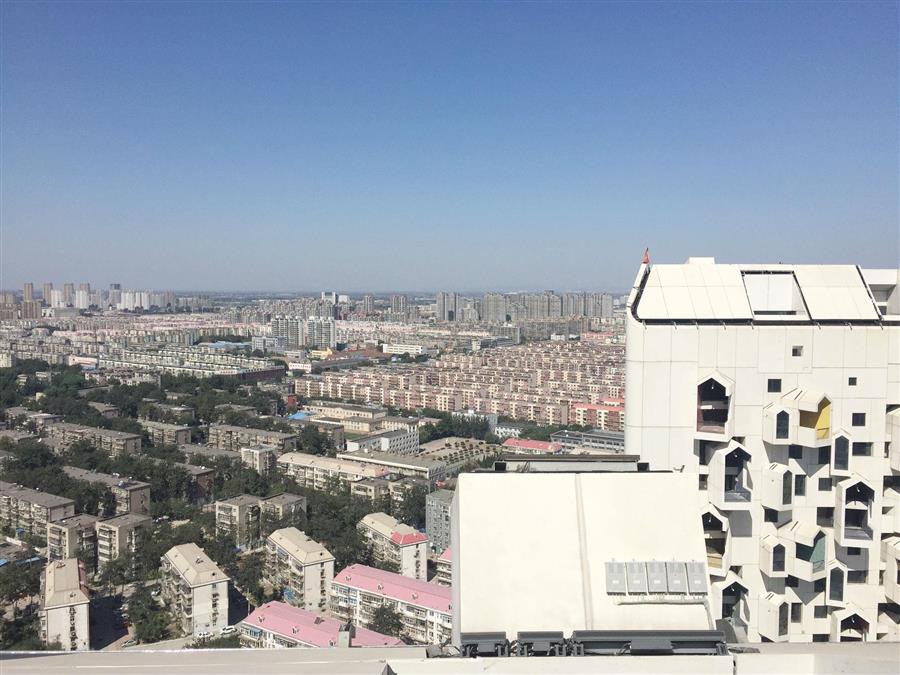

3-从第三空间顶层俯瞰建设北路西侧住宅区-李兴钢

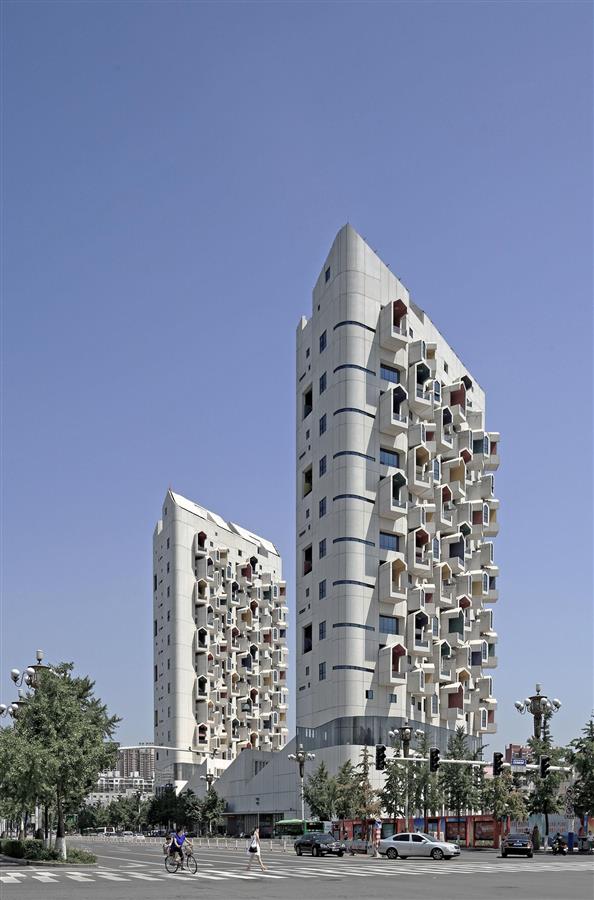

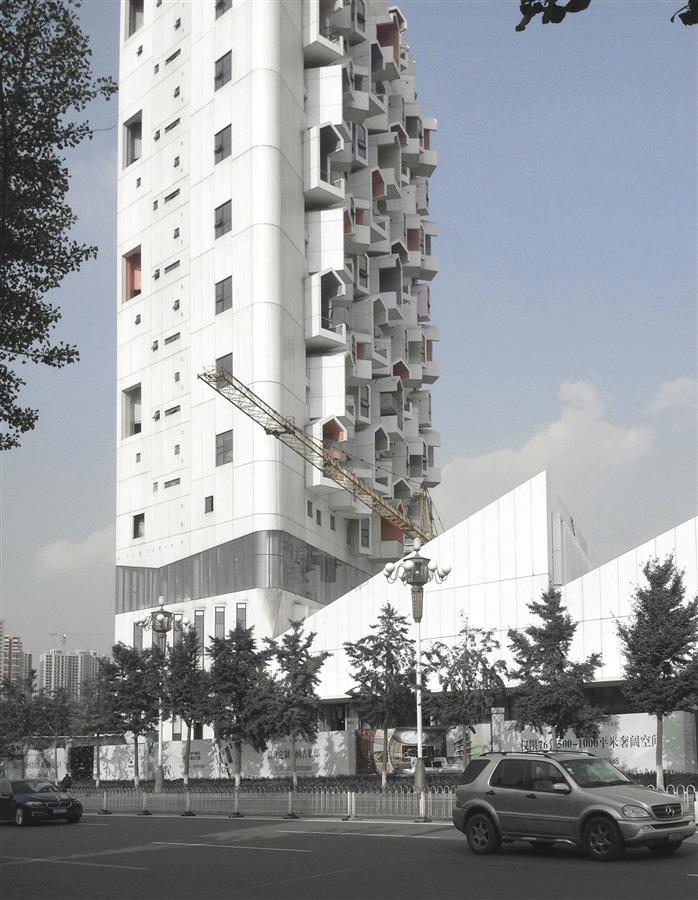

4-西南街景-张广源
“第三空间”综合体试图传达一种延伸至高空的立体城市聚落的形象,在城市中有76栋垂直堆叠的别墅。“标准层”中惯常平直的楼板以错层结构的方式层层堆叠,从而形成每个单元中连续抬升的地面标高,犹如几何化的人工台地,容纳从公共到私密的使用功能,使人仿佛在山地上攀爬穿行,在不断的空间转换中形成静谧的氛围。
5-从道路西侧望向北楼-李兴钢

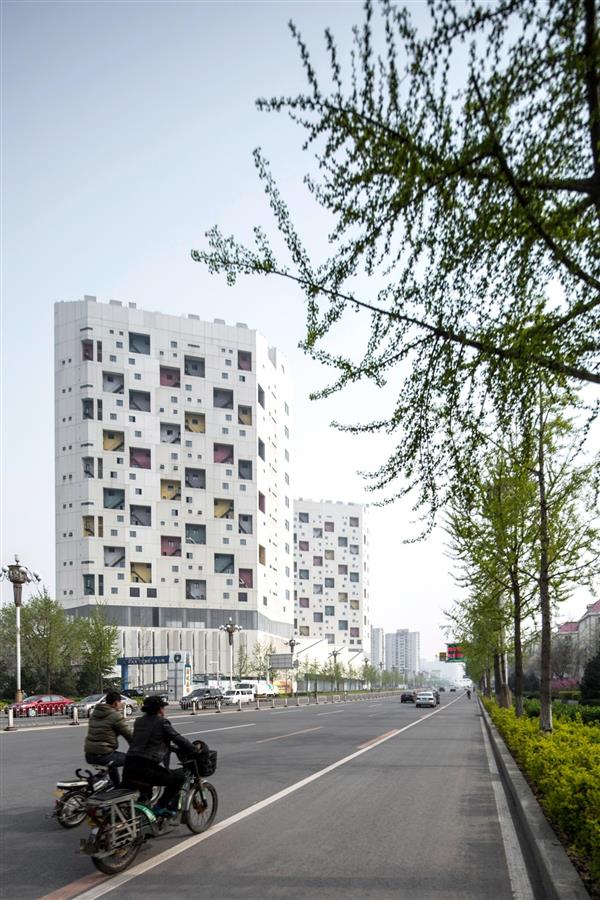

6-西北街景-李兴钢
收藏和媒体空间在斜坡上形成房屋的形态。不同大小、形态和朝向的亭台小屋都被转移到立面上,以收纳城市景观,并作为向城市开放的活跃的生活平台,从而成为密集分布的垂直“城市聚落”的象征。在屋顶,真正翠绿的庭院被引入顶层单元,因此创造了一种不同于通常别墅的高度感。

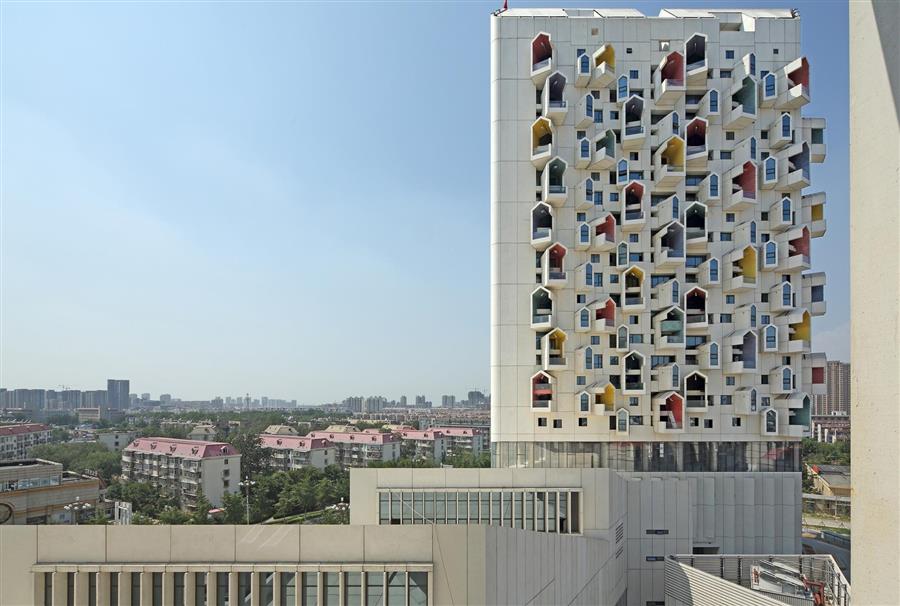

7-从南楼望向北楼南立面-张广源

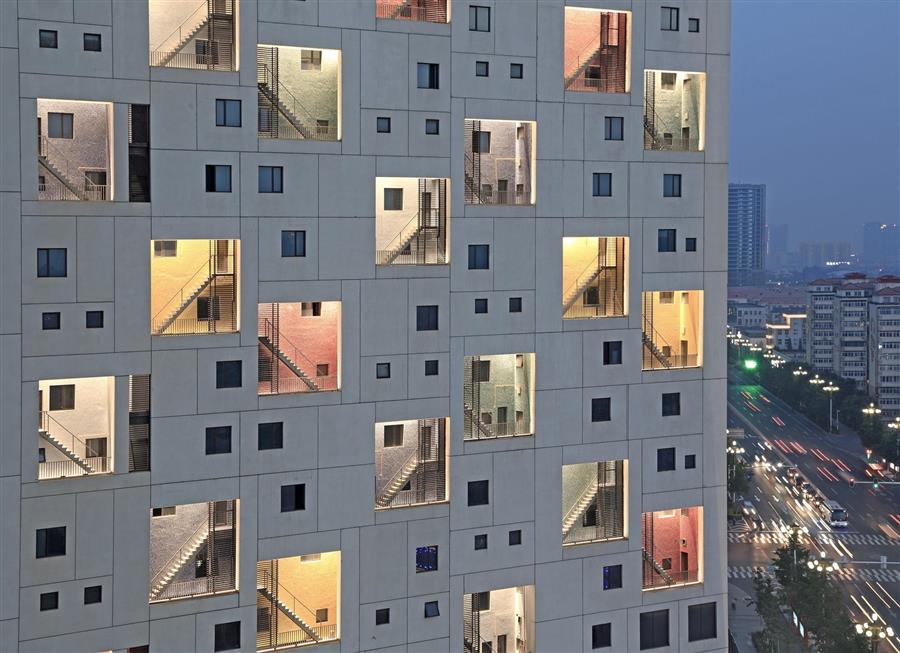

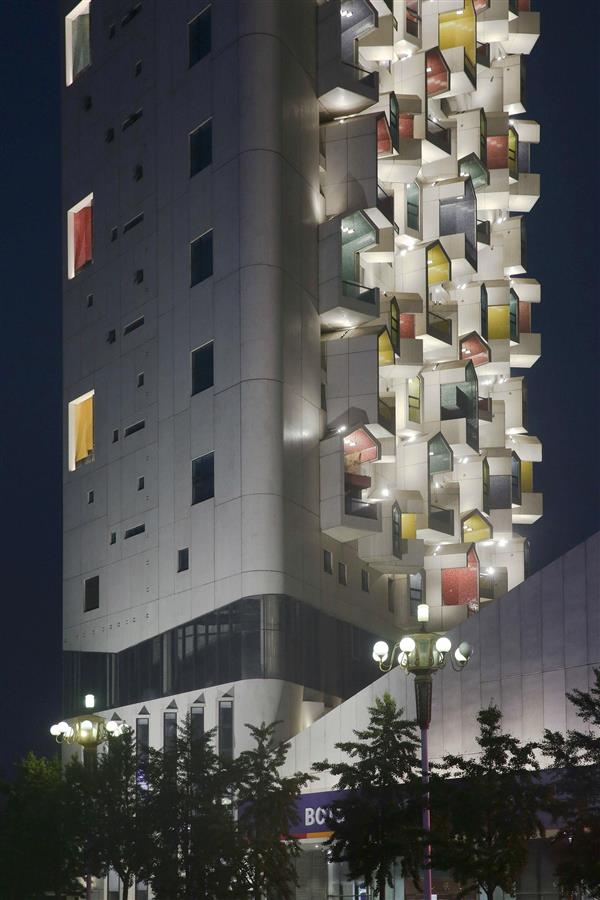

8-立面局部(夜景)-孙鹏
所有的复式公寓单元都是垂直堆叠的,不同尺度和方向的室外亭台悬挑在对应的立面上,收纳下方和远处的城市与自然景观,自身也成为城市中的新景观。
9-立面局部(夜景)-张广源

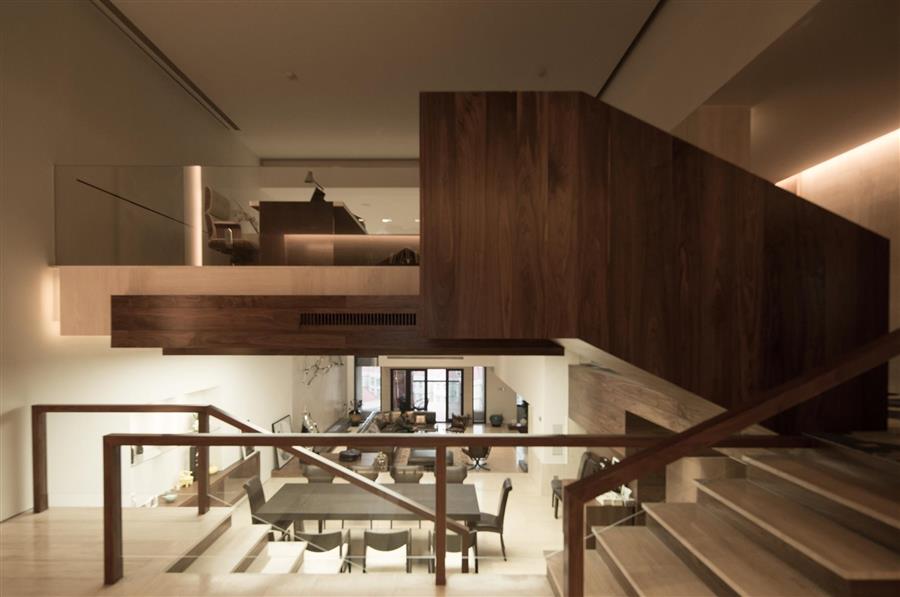

10-从楼梯看餐厅(样板间室内设计:印西诃EXH)-李兴钢

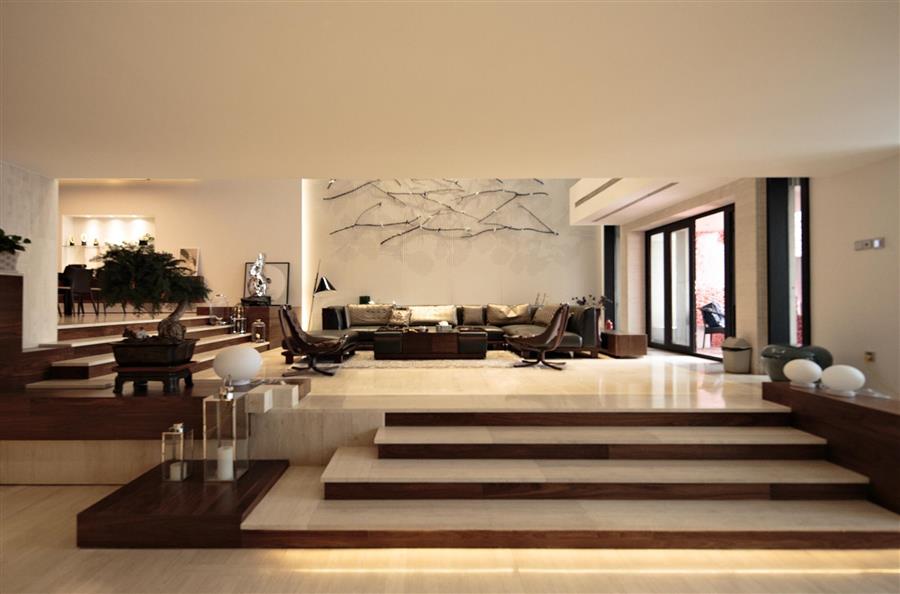

11-从入口空间看起居室(样板间室内设计:印西诃EXH)-李兴钢

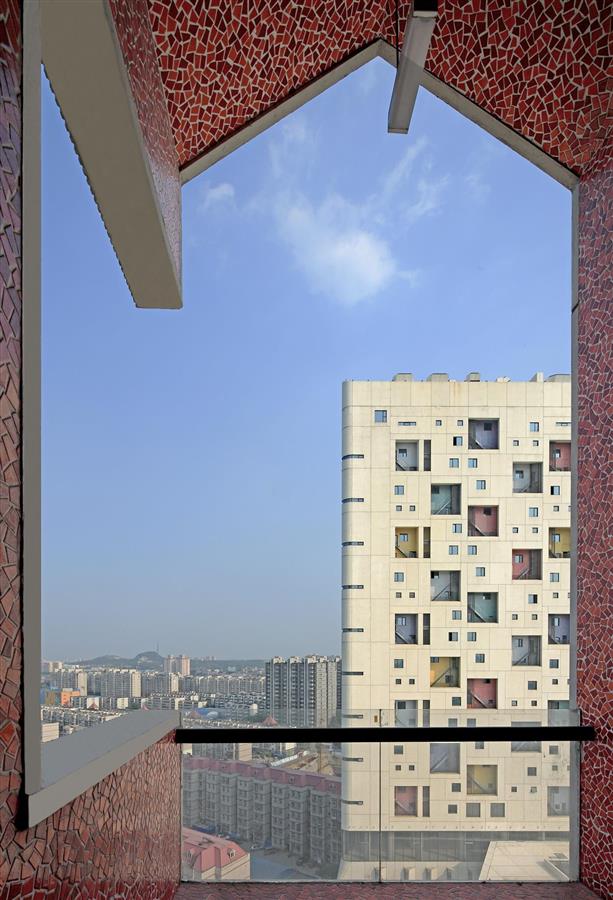

12-从北楼悬挑亭台望向南楼-张广源

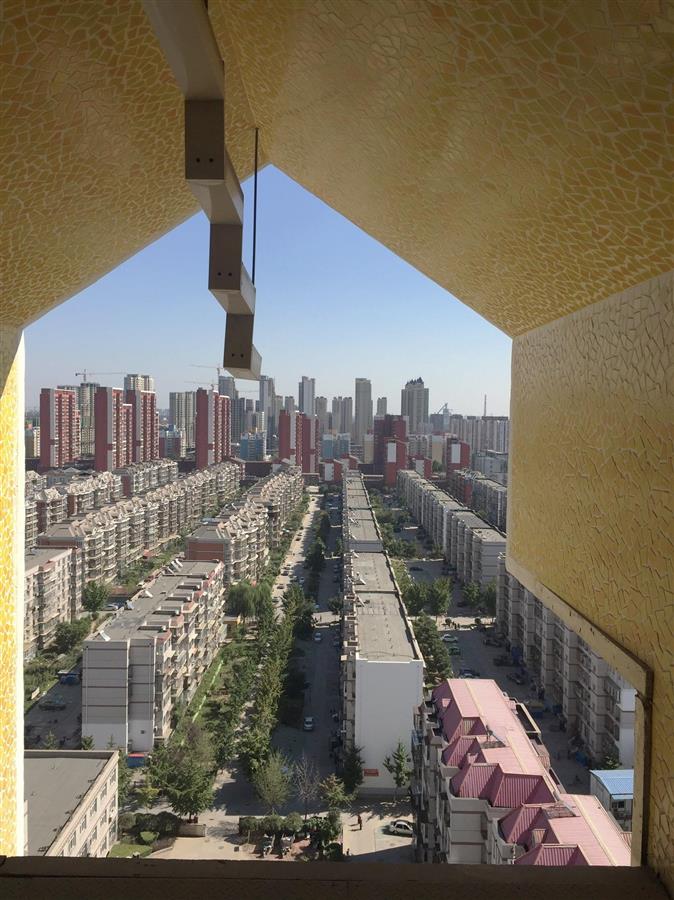

13-从悬挑亭台望出东侧住宅区-张广源

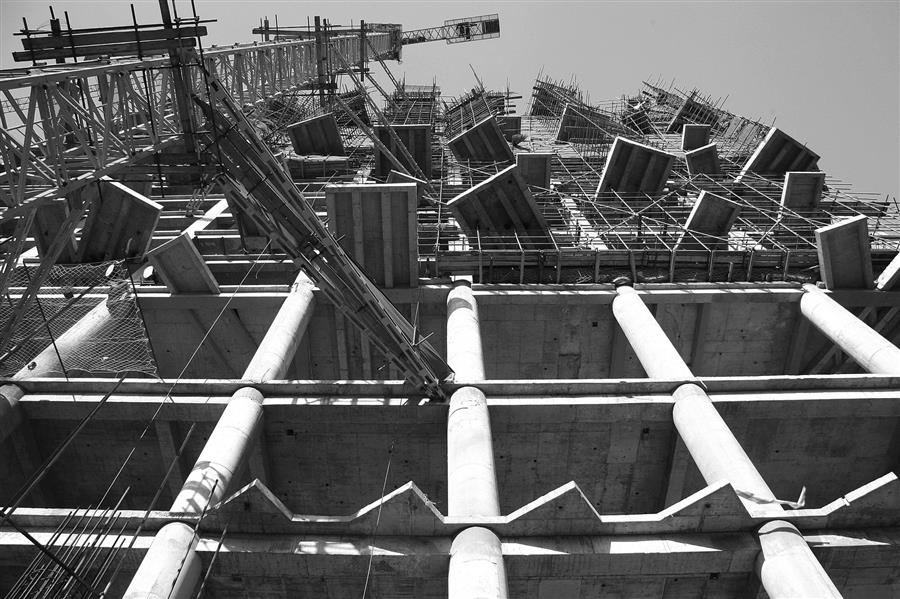

.14-施工中的混凝土框架结构和悬挑亭台密肋板

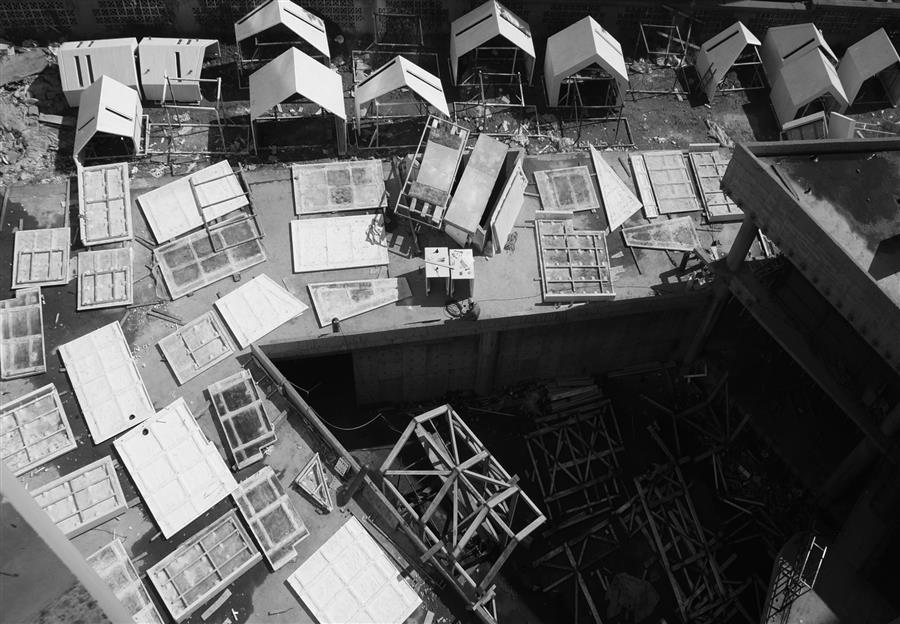

15-施工中的悬挑亭台

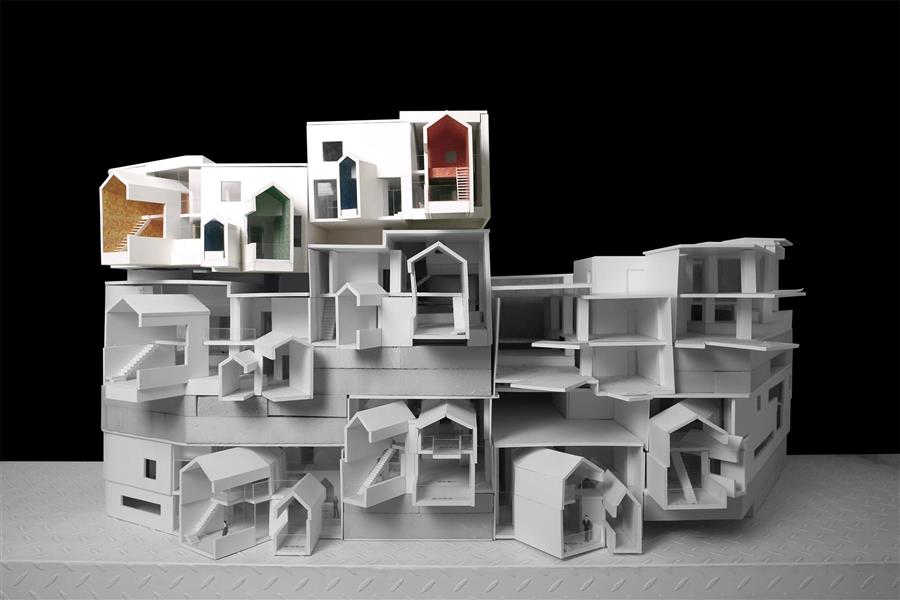

大比例模型复式单元内部

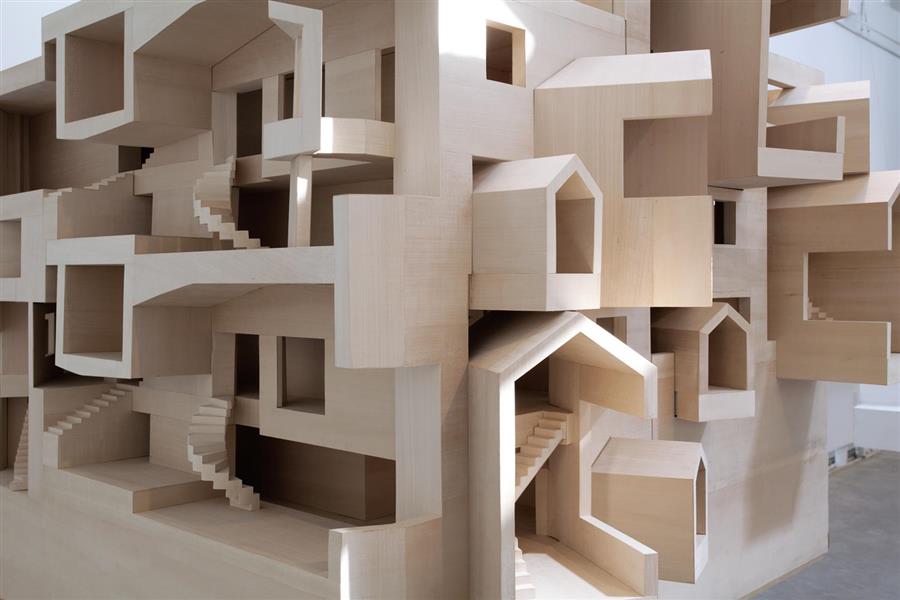

大比例实物模型
复式单元叠加模型

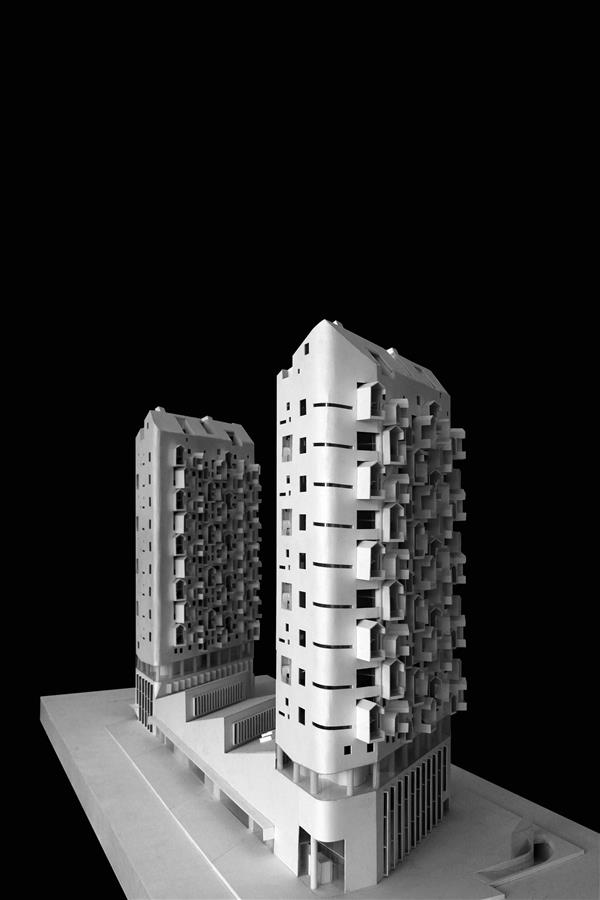

整体模型

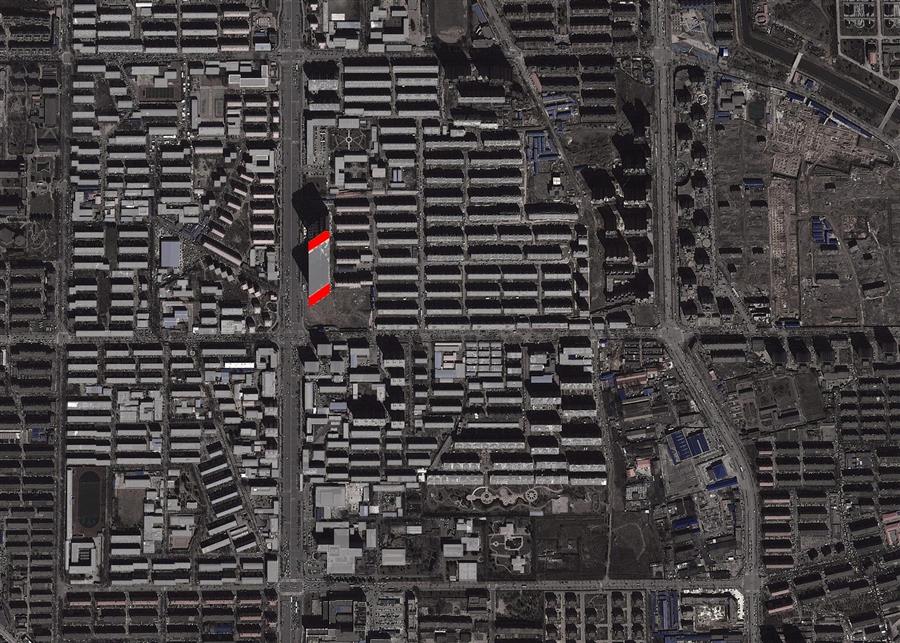

卫星航拍图

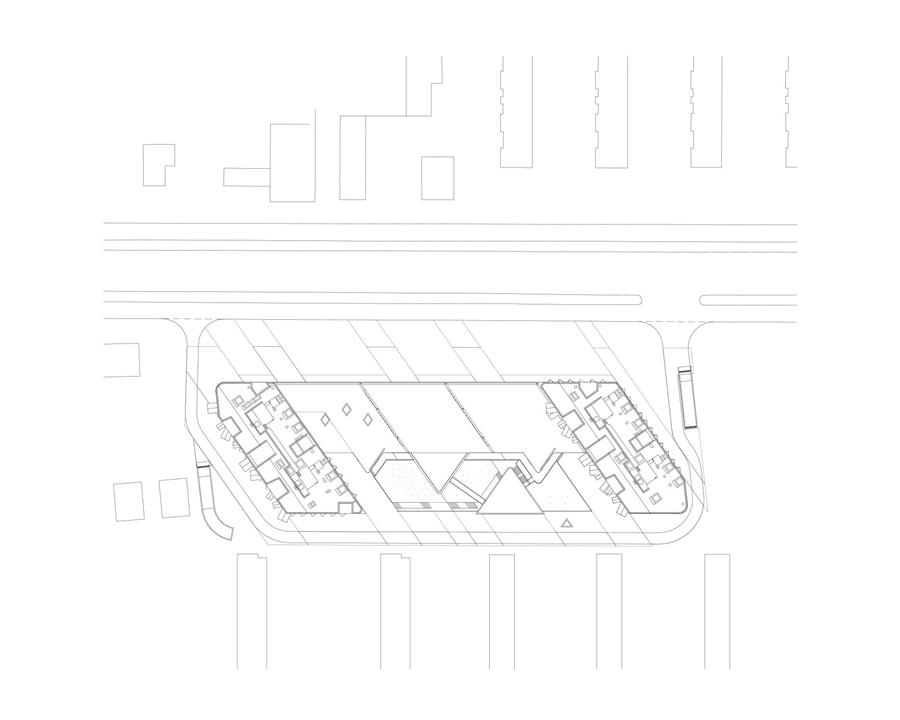

总平面图

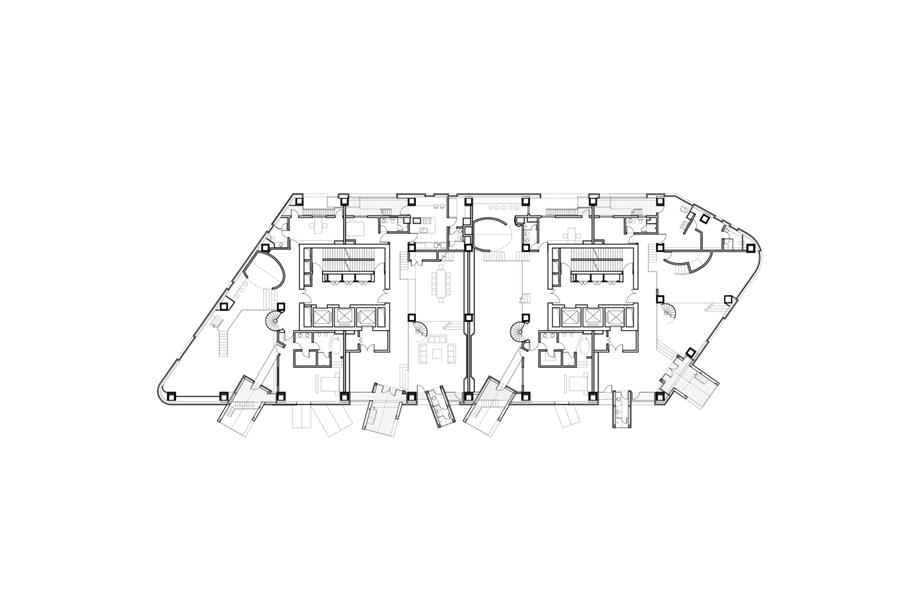

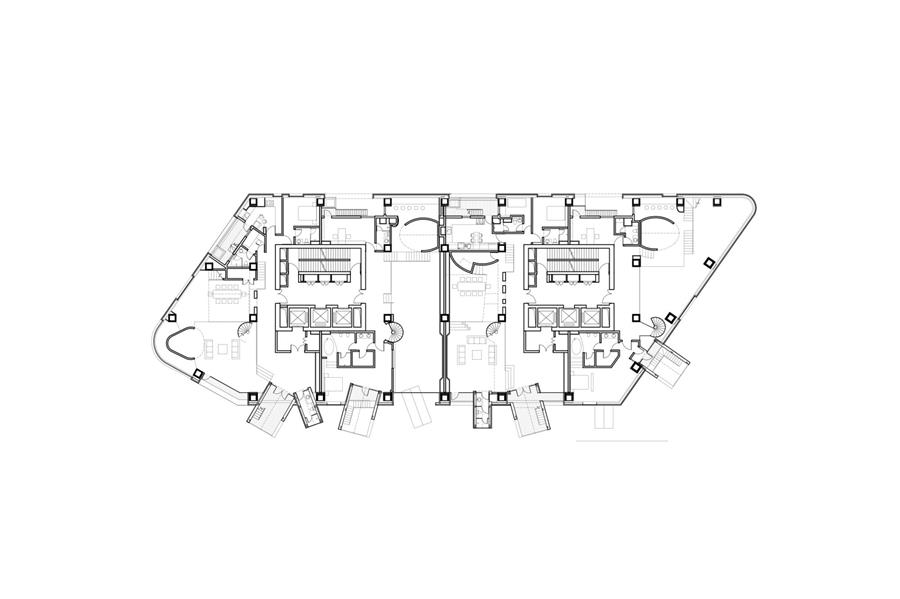

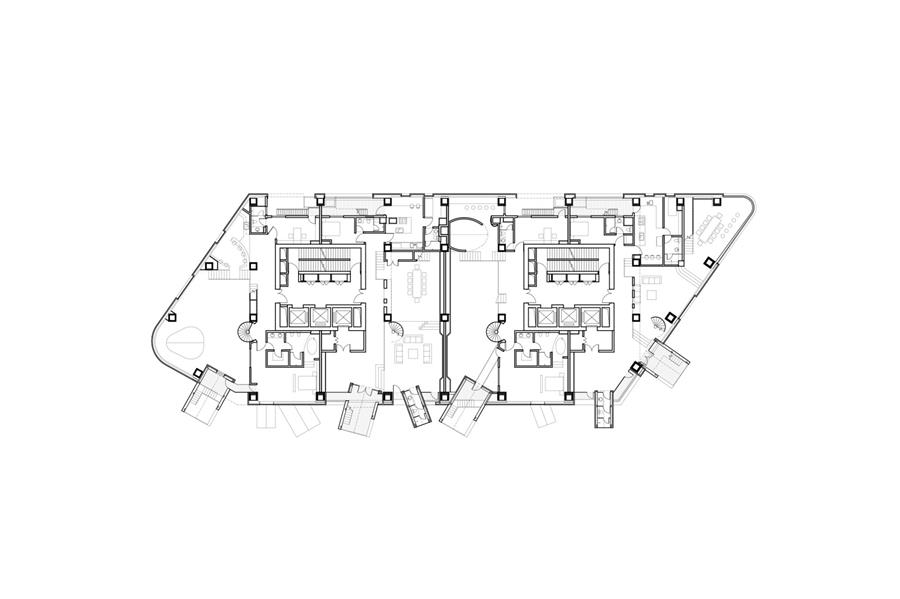

北楼七层平面图

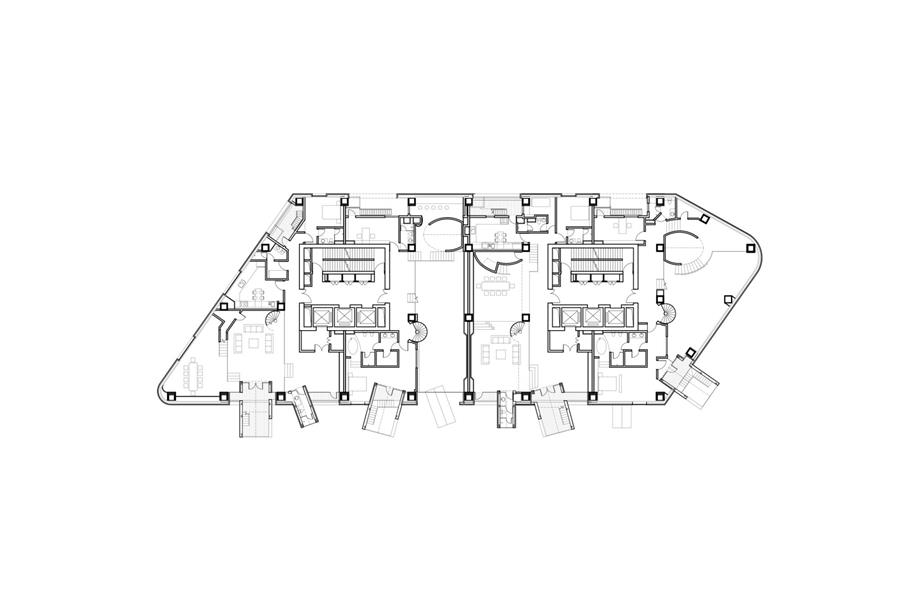

北楼八层平面图
南楼八层平面图
南楼七层平面图

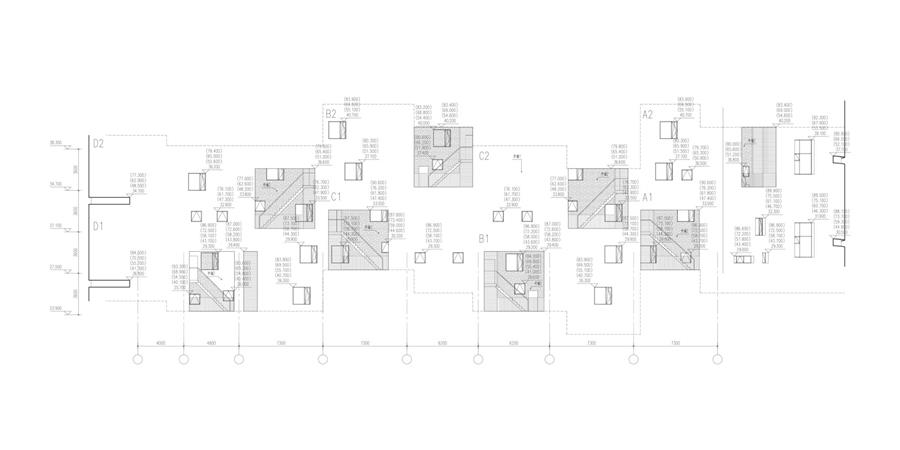

北立面局部放大图(复式单元错层错位分布)

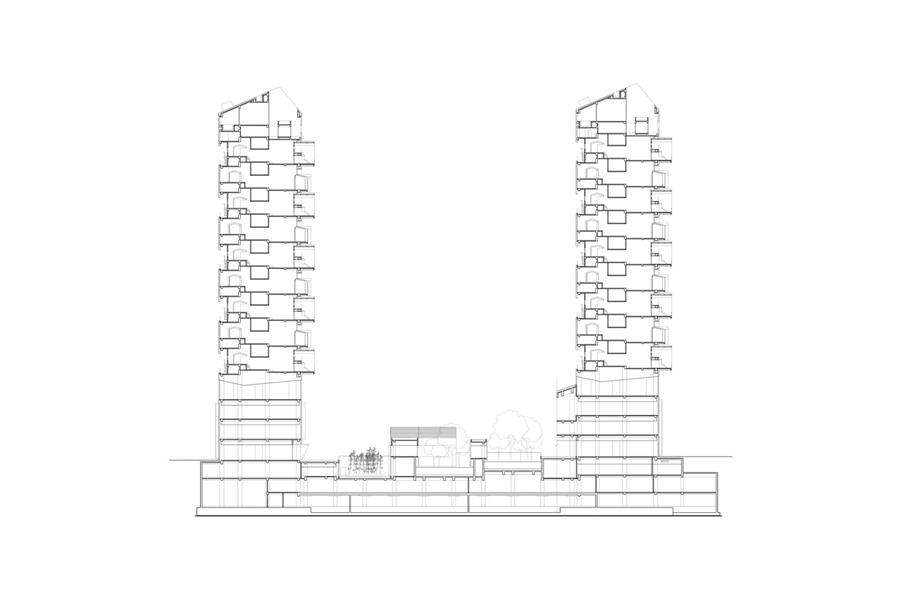

剖面图

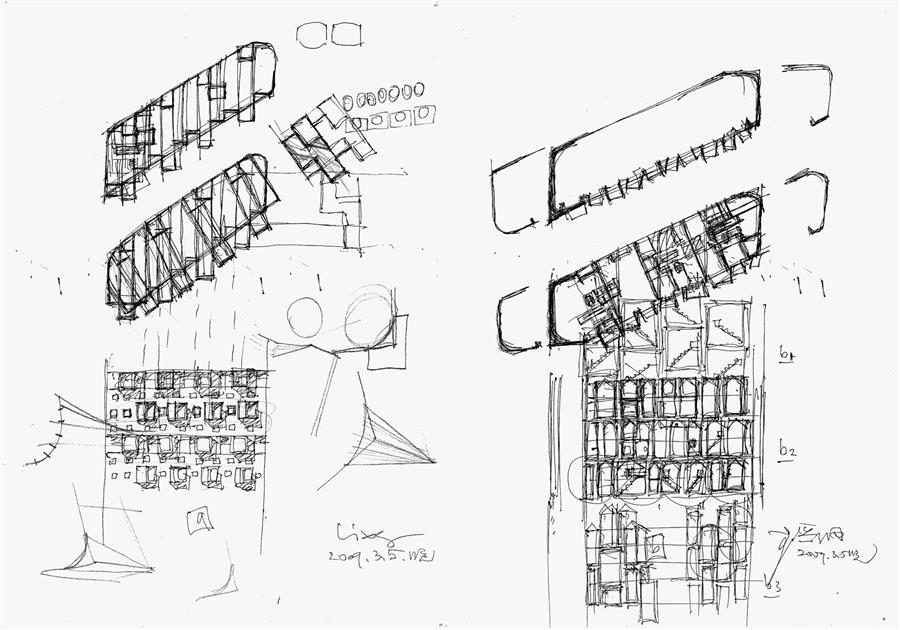

草图
草图
