1.基础线构建

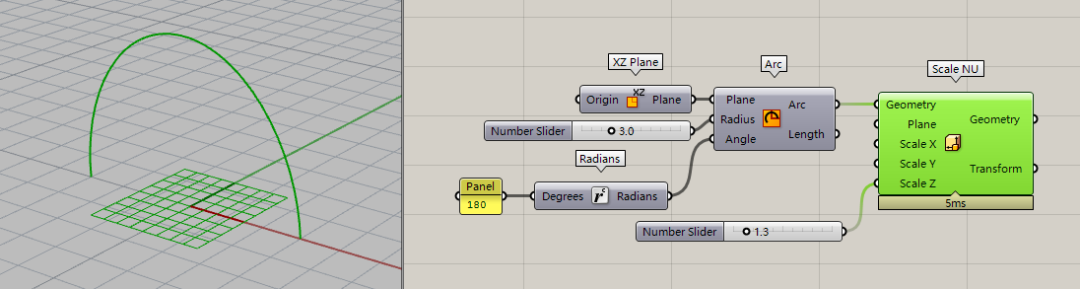

在每个等位的平面上去生成圆弧，并旋转90度

对圆弧进行X轴向上的缩放，让形体更夸张一些

将映射好的值给予Sacle NU，我们就得到了区间在0.80-0.74并且形态跟随Graph Mapper变化的具有等差特性的圆弧。

对形体进行XY轴向上的缩放，得到两组圆弧，以便后续我们能够建立新的曲线

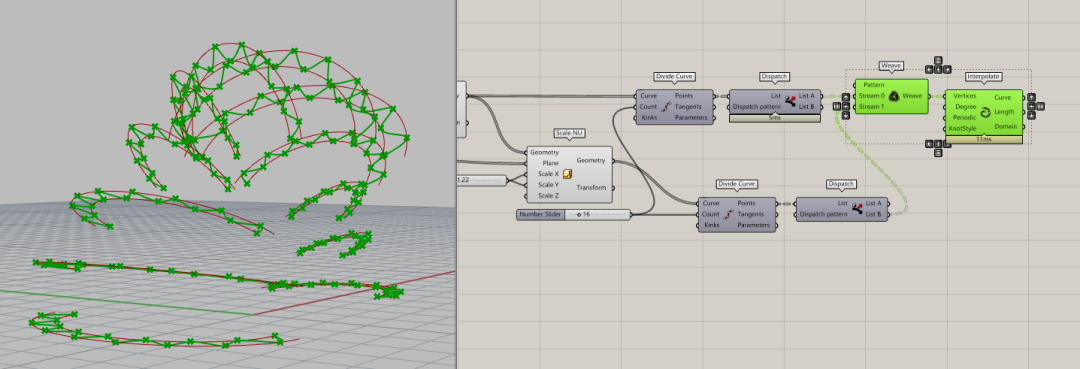

对两组圆弧分别进行等分曲线，得到每组圆弧上的点。把这些点进行Dispatch分流，然后Weaver编织，就会形成一组新的错落点（见第二张图）。对这些点进行Interpolate，形成新的圆弧线。

2.形体构建

对新的圆弧线进行拍平放样，得到形体

极地模式下该模型效果图

 电池图纸

高清电池图纸请于下载的文件中查看
